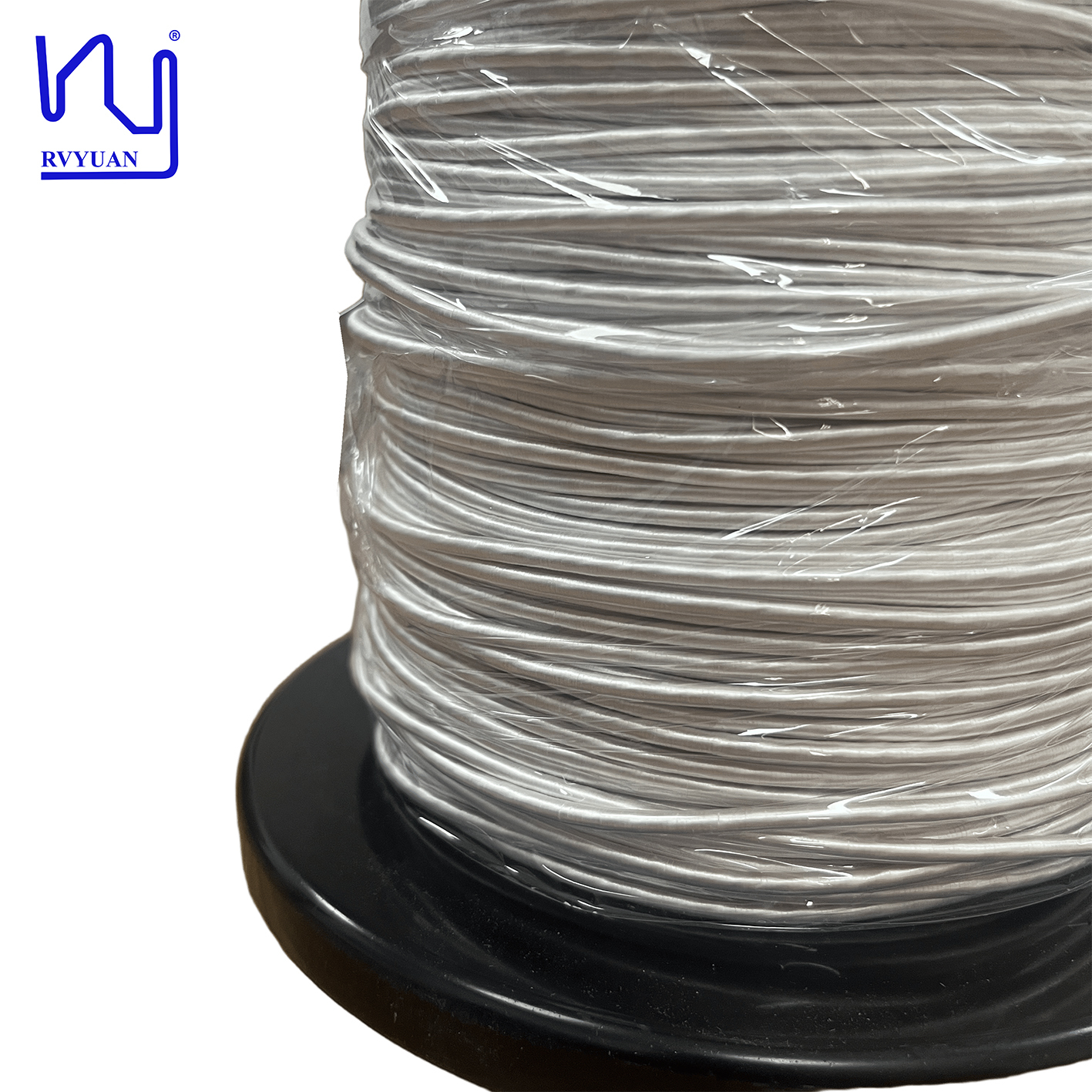

USTC alambre de Litz 0,03 mm alambre magnético 4000 hebras de seda cubierto de cobre alambre de Litz para bobinas de transformadores de alta frecuencia

IEn el diseño de transformadores de alta frecuencia, especialmente para las fuentes de alimentación de modo conmutado (SMPS) actuales, convertidores resonantes y topologías de retorno, las pérdidas en los devanados representan una limitación clave en la eficiencia y el rendimiento térmico. Nuestro alambre Litz recubierto de seda natural ultrafino de 0,03 mm x 4000 hilos está diseñado específicamente para abordar estos problemas exactos, proporcionando la mejor mitigación de pérdidas de CA en la industria para aplicaciones de transformadores desafiantes.

Construcción avanzada para minimizar la resistencia de CA
Vista de la capa conductora de cobre multifilar: 4.000 hilos de cobre esmaltado, soldables y aislados individualmente, con un diámetro de sólo 0,03 mm cada uno. Los tendidos de los hilos están trenzados en un paso calculado que garantiza una ecualización de corriente constante entre todo el grupo. Devanar un transformador de alta frecuencia de esta manera reduce tanto el efecto superficial como el efecto de proximidad, que son las principales fuentes de pérdidas por corrientes parásitas en conductores sólidos. La envoltura exterior natural de la seda. La doble función de esta envoltura actúa como una barrera dieléctrica adicional entre las capas del devanado y un cojín flexible que protege las delicadas hebras finas para que no se rompan en el proceso de devanado, lo que reduce la tasa de rotura y aumenta el rendimiento de la producción.

Beneficios críticos para el diseño de transformadores
Cuando se utiliza en devanados de transformadores, este cable Litz proporciona tres beneficios concretos. En primer lugar, reduce significativamente la resistencia de CA (Rac) en las frecuencias operativas de 50 kHz a unos pocos MHz, lo que resulta en menos pérdidas de cobre (I²R) y, por lo tanto, una temperatura de funcionamiento más fría. En segundo lugar, gracias a la menor generación de calor, los diseñadores pueden aumentar la densidad de potencia colocando más vatios en un núcleo de transformador más pequeño. En tercer lugar, el aislamiento natural de seda tiene buena rigidez dieléctrica y puede mantenerse integral en tensiones de alto voltaje, por lo que puede usarse para el devanado primario y secundario de convertidores de potencia aislados.

Más allá de los transformadores: versatilidad extendida
Aunque los devanados de los transformadores son de gran resistencia, este cable es muy adecuado para su uso en otras partes pasivas de alta frecuencia. Se utiliza ampliamente en inductores de alta corriente para convertidores CC-CC, bobinas de modo común para filtrado EMI y imanes planos donde se requiere flexibilidad. La combinación de trenzado ultrafino y aislamiento de seda también proporciona la mejor solución para transformadores de salida para audiófilos y fuentes de alimentación de grado médico donde el rendimiento y la baja distorsión son imprescindibles. Personalización total basada en sus necesidades de bobinado. Entendemos que el diseño de su transformador puede ser cualquier cosa, desde un pequeño transformador flyback para un producto electrónico de consumo hasta un enorme transformador de tracción para sus accionamientos industriales. Cualquier cosa intermedia Solo pregunte. Estamos abiertos a cualquier tipo de modificación.

Personalización total adaptada a sus requisitos de bobinado
mientras transformador devanadoEl cable está hecho para ser resistente, es muy adecuado para otros componentes basados ​​en alta frecuencia. Se utiliza ampliamente en inductores de alta corriente para convertidores CC-CC, bobinas de modo común para filtrado de interferencias electromagnéticas (EMI) y imanes planos en aplicaciones que exigen flexibilidad. Con su tecnología de trenzado ultrafino y el uso de seda como material aislante, también es la solución recomendada para transformadores de salida para audiófilos y fuentes de alimentación de grado médico donde son imprescindibles un alto rendimiento y una baja distorsión. Personalización total de sus requisitos de bobinado Sabemos que el diseño de su transformador podría ser tan pequeño como un pequeño transformador flyback para un dispositivo electrónico de consumo, o tan grande como un transformador de tracción gigante para sus accionamientos industriales. Lo que sea que esté en el medio. Solo pregunte. Podemos modificar cualquier cosa.

Sabemos que los departamentos de I+D normalmente necesitan pequeñas cantidades para la creación de prototipos y pruebas. Estamos orgullosos de admitir pedidos personalizados de lotes pequeños y brindar una respuesta rápida a las solicitudes de muestras. Ya sea que sus requisitos sean unos pocos medidores para pruebas de laboratorio o una producción completa para su próxima generación de fuentes de alimentación, nuestro equipo de ingeniería está listo para trabajar con usted. Póngase en contacto con nosotros hoy y crearemos una solución de cable Litz personalizada para maximizar la eficiencia, confiabilidad y rentabilidad de su transformador.
