Se trata de un cable de Litz de 6000 V 3UEW-F 0.07X800 para aplicaciones en vehículos
El alambre Litz con cinta de poliesterimida es una solución de bobinado de primera calidad diseñada específicamente para vehículos de nueva energía (NEV) de próxima generación.Cables de cobre esmaltados de 07 mm, agrupados con precisión y envueltos con una cinta sólida de poliesterimida,Esta configuración garantiza una estabilidad estructural excepcional, especialmente crucial para los filamentos con un alto número de hebras, donde la cinta supera a las películas al proporcionar una protección mecánica superior y resistencia a la abrasión..
Ventajas del alambre de Litz pegado para aplicaciones NEV
Las corrientes de CA de alta frecuencia en los trenes motrices de los vehículos eléctricos, incluidos los motores de tracción, los cargadores integrados y los convertidores CC-CC, generan efectos significativos en la piel y la proximidad.que conduce a pérdidas de cobre y acumulación de calorNuestro alambre de litz con cinta minimiza estas pérdidas distribuyendo la corriente de manera uniforme a través de todas las hebras aisladas, mejorando sustancialmente la eficiencia y la gestión térmica.
La cinta de poliesterimida proporciona una capa de aislamiento exterior robusta que protege contra aumentos de voltaje, humedad y tensión mecánica durante la inserción de la bobina,así extender la vida útil de los componentes en entornos automotrices exigentes.
Con un factor de llenado optimizado y una impedancia uniforme, este cable permite diseños de motores más ligeros, compactos y fríos, lo que contribuye directamente a aumentar el rango del vehículo y mejorar la confiabilidad.Amplitudes de cinta personalizadas y parámetros de enroscamiento están disponibles para cumplir con los requisitos específicos de la aplicación NEV.
Especificaciones técnicas
| Punto de trabajo |
Requisito técnico |
Valor medido |
Resultado |
| Diámetro del cable único (mm) |
0.079-0. ¿Qué quieres decir?082 |
0.079 0.080 0.079 0.079 0.079080 |
Calificado |
| El conductor |
0.070 ± 0.001 |
0.069 0.070 0.070 0.070 0.069 0.070 0.070 0.069 0.070 0.070 0.069 0.070 0.070 0.070 0.069 0.069 0.070 0.070 0.070 0.069 0.069 0.069 0.070 0.070 0.070 0.069 0.069 0.069 0.069 0.070 0.070 0.070 0.070 0.069 0.069 0.069069 |
Calificado |
| D.O. (mm) |
2.57-2. ¿Qué quieres decir?92 |
2.86 2.70 2.63 2.84 2.85 |
Calificado |
| Resistencia (Ω/m) |
0.00535-0. ¿Qué quieres decir?00636 |
0.005567 ∙ 0.005703 ∙ 0.005771 ∙ |
Calificado |
| Resistencia dieléctrica (V) |
≥ 4000 |
9360 |
Calificado |
| Configuración |
0.07X32X5X5 |
0.07X32X5X |
Calificado |
| Superposición de la cinta (%) |
≥ 50 |
50 |
Calificado |
| Dirección de agrupación |
S/S/S |
S/S/S |
|
Aplicaciones
Ideal para transformadores de alta frecuencia, equipos médicos, aplicaciones aeroespaciales, sensores de precisión y productos de audio donde la integridad y flexibilidad de la señal son críticas.También adecuado para módulos de potencia en el consumoLas fuentes de alimentación eléctrica, automotrices e industriales requieren una excelente disipación de calor.

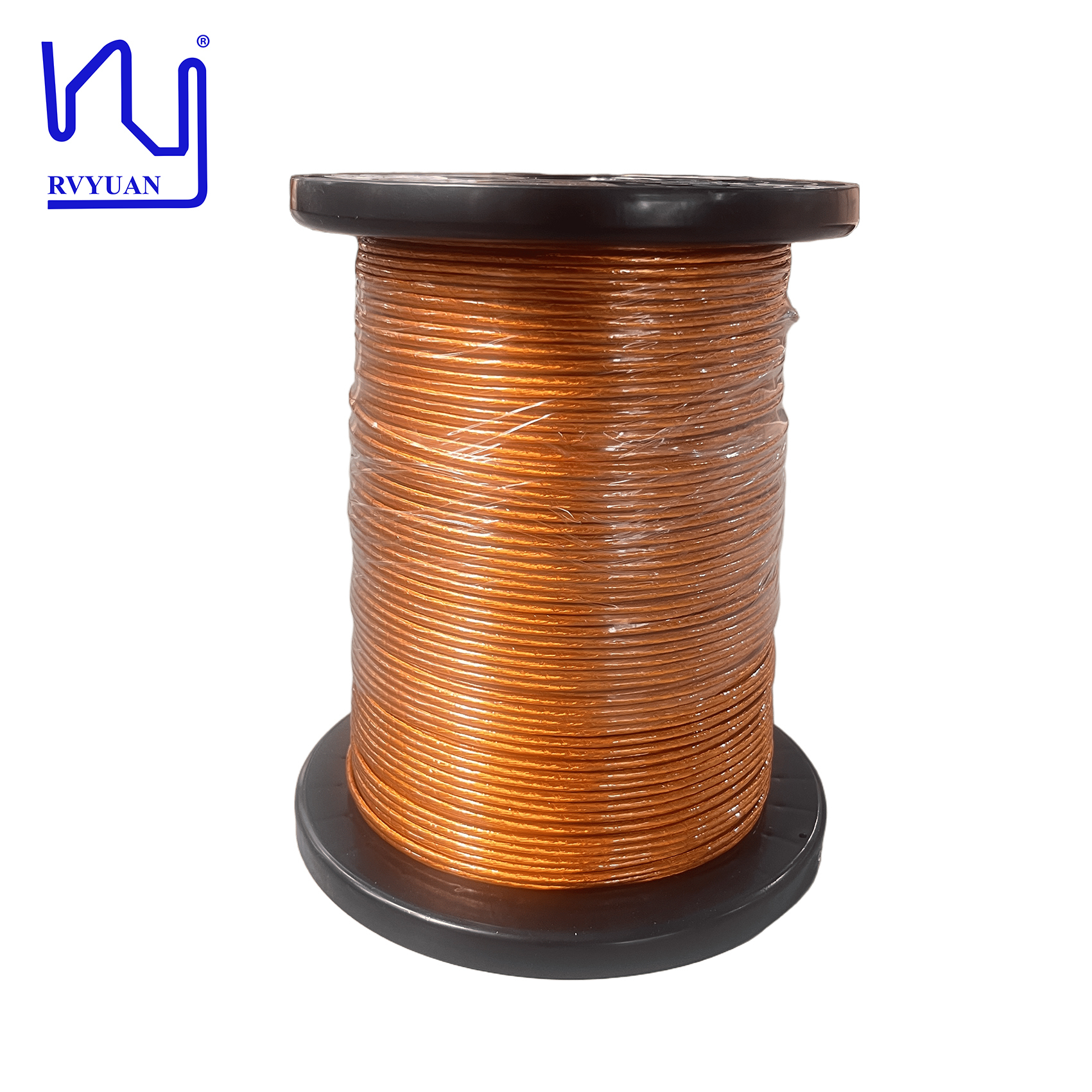

Imagen del producto
Preguntas frecuentes
¿Puedo obtener muestras para pruebas antes de hacer un pedido de lote?
Las muestras son gratuitas o cargadas, pero el costo de envío es a cargo del cliente.
¿Cuál es su plazo de entrega?
Los pedidos de muestras: 3-5 días hábiles; los pedidos a granel: completados en un plazo de 15 días hábiles a partir de la confirmación del pedido.
¿Cuál es el proceso de adquisición?
Presentar una consulta con los requisitos → Fabricación de muestras → Aprobación de muestras → Cotización → Factura proforma (PI) → Confirmación de PI → Acuerdo de pago → Producción → Envío
¿Puedo personalizar productos con mi propio logotipo, tamaño y forma?
Sí, pero la cantidad mínima de pedido está sujeta a negociación.
¿Cuáles son sus métodos de pago?
T / T, D / P, L / C, PayPal.
¿Qué servicios de mensajería utiliza?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
¿Qué equipo de pruebas tiene?
Medidor de diámetro láser, probador de chispas de alto voltaje, probador de alargamiento, probador de resorte, probador de tensión resistente, probador de soldadura, probador de resistencia, etc.
¿Para qué clientes o mercados son adecuados sus productos?
Nuestros productos son ideales para aplicaciones que requieren soluciones de alta eficiencia y ahorro de espacio en entornos de CA de alta frecuencia, incluyendo electrónica de potencia y fuentes de alimentación, cargadores de EV a bordo,sistemas de carga inalámbrica, energía verde, comunicaciones e informática, equipos médicos, robots industriales, servomotores, etc.
¿A qué países o regiones ha exportado?
Los principales mercados incluyen Europa y Estados Unidos, así como Corea del Sur, Japón, India y el sudeste asiático.
¿Cómo mantiene confidencial la información de los clientes?
Podemos firmar un acuerdo de confidencialidad (NDA) a petición y comprometernos a cumplir estrictamente con sus términos durante todo el proceso de cooperación.
Todas las especificaciones están sujetas a las tolerancias de fabricación estándar.
