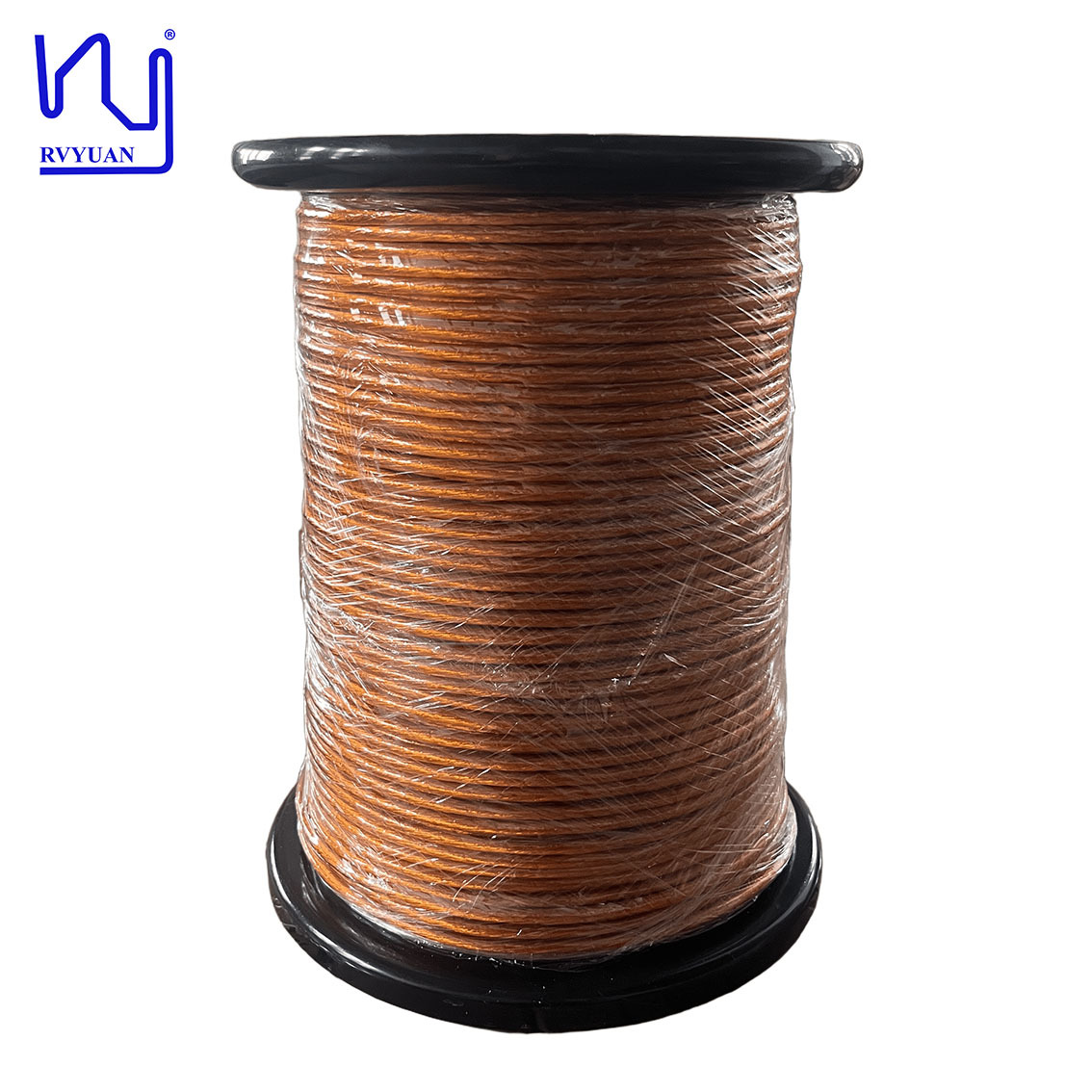

Alambre magnético de cobre esmaltado de alta frecuencia, alambre Litz grabado sólido 2UEW/H 0.1X1500 para transformadores

Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: RVYUAN
Certificación: ISO9001/ISO14001 /UL/SGS
Número de modelo: 2UEW-H-PI
Documento: Datasheet of 0.10×1500(2UE...re.pdf
Cantidad de orden mínima: 20kg
Precio: Negociable
Detalles de empaquetado: carrete con cartón
Tiempo de entrega: 15 días laborables
Condiciones de pago: T/T/Paypal
Capacidad de la fuente: Satisface tu demanda
Información detallada
Diameter: 0.1mm Temperature: 180
Certificación: IEC/NEMA/JIS/RoHS/ISO Conductor: Copper
Strands: 180 Breakdown voltage: Min.6000
Key word: 2UEW/H 0.1X1500 Solid Taped Litz Wire High-Frequency Enameled Copper Magnet Wire for Transformers
Resaltar:

alambre de litz con cinta sólida

,

alambre de cobre esmaltado de alta frecuencia

,

con un diámetro de diámetro superior a 20 mm


Descripción de producto

2UEW/H 0.1X1500 Alambre de Litz Enchufado Sólido
Este alambre de cobre esmaltado de alta frecuencia con cinta PI está específicamente diseñado para transformadores que requieren una resistencia superior al voltaje, un diseño compacto y un rendimiento de seguridad mejorado. La construcción ofrece una fiabilidad excepcional en aplicaciones exigentes.
Beneficios de la Aplicación
Ideal para transformadores de potencia de alta frecuencia, fuentes de alimentación médicas, electrónica aeroespacial y de defensa, sistemas de carga de vehículos eléctricos y convertidores industriales de alto voltaje. La cinta PI aumenta significativamente el voltaje de resistencia entre devanados y entre devanados y núcleos magnéticos, reduciendo sustancialmente los riesgos de arco y cortocircuito. La construcción de alambre Litz minimiza la resistencia de CA y las pérdidas por efecto pelicular a altas frecuencias, mejorando la eficiencia y reduciendo la acumulación de calor.
Especificaciones Técnicas
Parámetro Requisito Técnico Muestra 1 Muestra 2
Diámetro del Hilo Individual (mm) 0.107-0.125 0.110-0.113 0.110-0.113
Conductor (mm) 0.10±0.003 0.098-0.10 0.098-0.10
Diámetro Exterior (mm) ≤5.88 5.36-5.70 5.36-5.68
Resistencia (Ω/m) ≤0.001587 0.001476 0.001484
Rigidez Dieléctrica (V) ≥6000 11500 12800
Paso (mm) 65±10 65 65
Número de Hilos 1500 60x5x5 60*5*5
Solape de Cinta (%) ≥50 54 54
Devanado Sin Grietas OK OK
UDTC / USTC Transformer Winding Enameled Copper Litz Cable with pink nylon serving
Todas las especificaciones están sujetas a las tolerancias de fabricación estándar. Contáctenos para discutir sus requisitos de devanado específicos y para obtener hojas de datos técnicos detalladas y especificaciones personalizadas.
