2UEW-H-PI 0,1 mm * 1500 Cable litz grabado Kapton para transformador

Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: RVYUAN
Certificación: ISO9001/ISO14001 /UL/SGS
Número de modelo: 2UEW-H-PI
Documento: Datasheet of 0.10×1500(2UE...re.pdf
Cantidad de orden mínima: 20kg
Precio: Negociable
Detalles de empaquetado: carrete con cartón
Tiempo de entrega: 15 días laborables
Condiciones de pago: T/T/Paypal
Capacidad de la fuente: Satisface tu demanda
Información detallada
Diámetro: 0,1 mm Temperatura: 180
Certificación: IEC/NEMA/JIS/RoHS/ISO Conductor: Cobre
Hilos: 180 Voltaje de ruptura: Mín.6000
Palabra clave: 2UEW-H-PI 0,1 mm * 1500 Cable litz grabado Kapton para transformador
Resaltar:

0.1 mm de alambre de litz con cinta de Kapton

,

Cables de transformador con cinta adhesiva de 1500 Kapton

,

Cables de cobre para transformadores


Descripción de producto

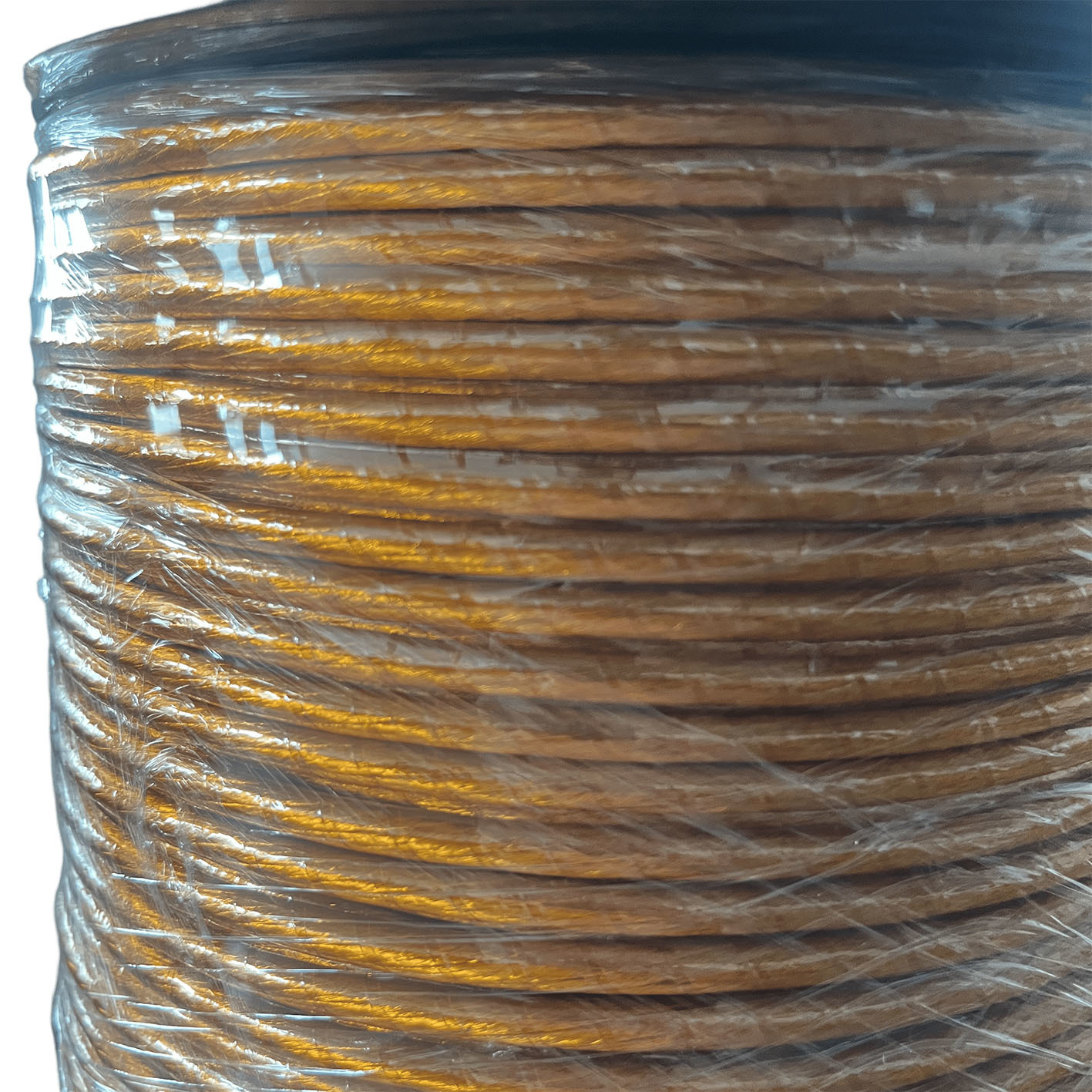

2UEW-H-PI 0.1mm*1500 Alambre Litz con Cinta Kapton para Transformador
Este alambre litz PI con cinta diseñado a medida está específicamente diseñado para aplicaciones de transformadores de alta fiabilidad y alto voltaje. El conductor consta de 1.500 hilos individuales de alambre de cobre esmaltado de poliuretano de 0.1 mm (38 AWG), trenzados con precisión para formar un haz compacto, flexible y de alta densidad. El núcleo trenzado completo está envuelto con cinta de poliimida (PI) de alto rendimiento que sirve como capa de aislamiento principal.
Especificaciones Técnicas
Parámetro Requisito Técnico Muestra 1 Muestra 2
Diámetro del Hilo Individual (mm) 0.107-0.125 0.110-0.113 0.110-0.113
Conductor (mm) 0.10±0.003 0.098-0.10 0.098-0.10
Diámetro Exterior (mm) ≤5.88 5.36-5.70 5.36-5.68
Resistencia (Ω/m) ≤0.001587 0.001476 0.001484
Rigidez Dieléctrica (V) ≥6000 11500 12800
Paso (mm) 65±10 65 65
Nº de Hilos 1500 60x5x5 60*5*5
Solapamiento de Cinta (%) ≥50 54 54
Bobinado SIN grietas ok ok
UDTC / USTC Transformer Winding Enameled Copper Litz Cable with pink nylon serving
Todas las especificaciones están sujetas a las tolerancias de fabricación estándar. Contáctenos para discutir sus requisitos de bobinado específicos y para obtener fichas técnicas detalladas y especificaciones personalizadas.
