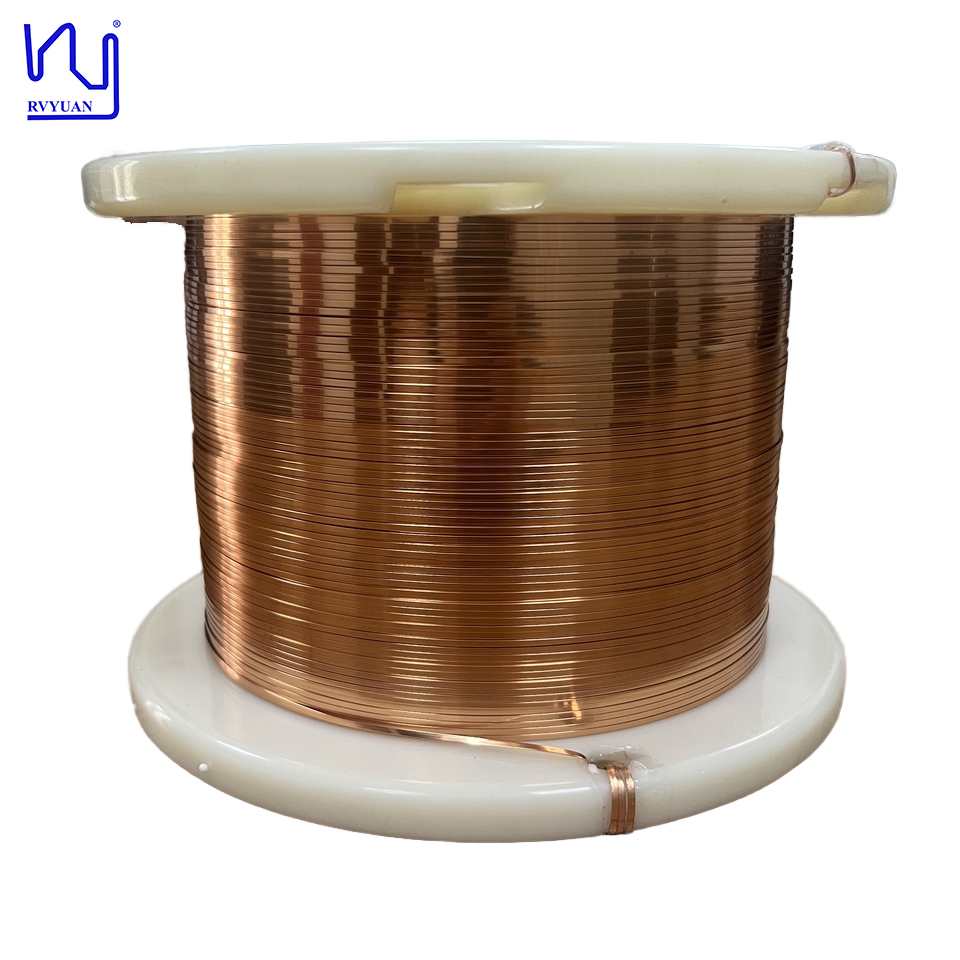

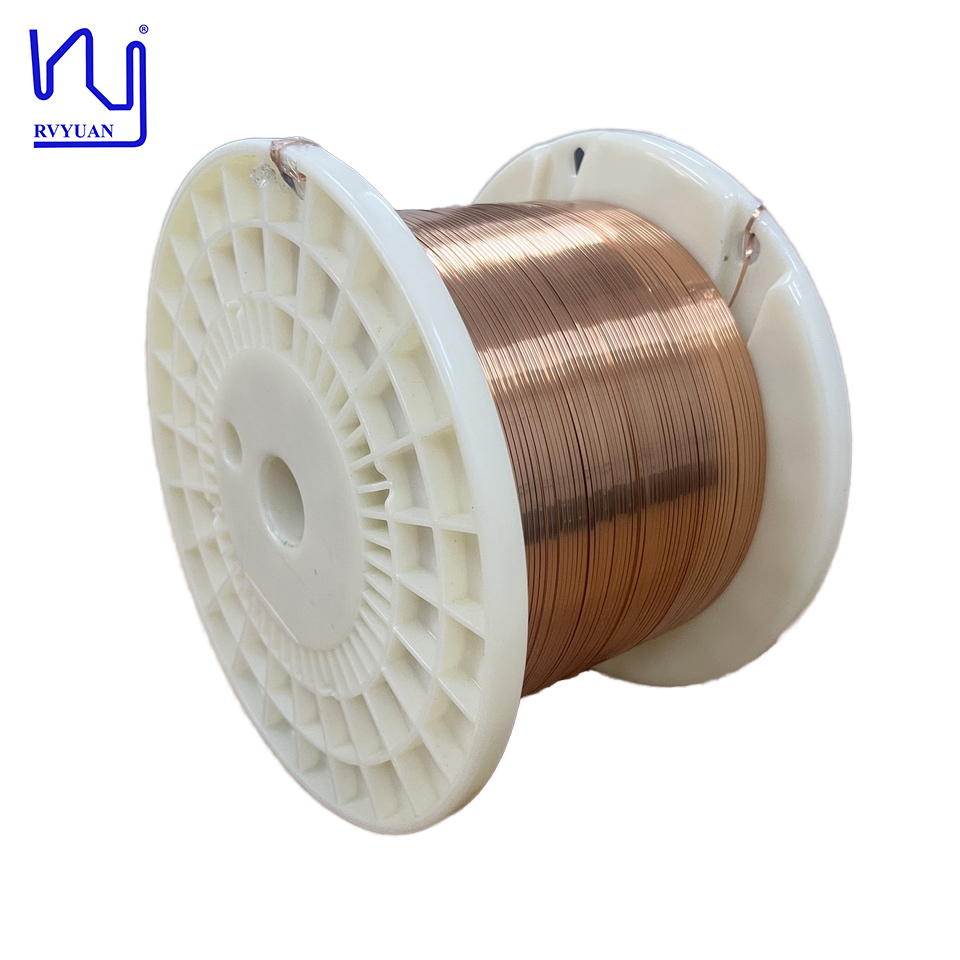

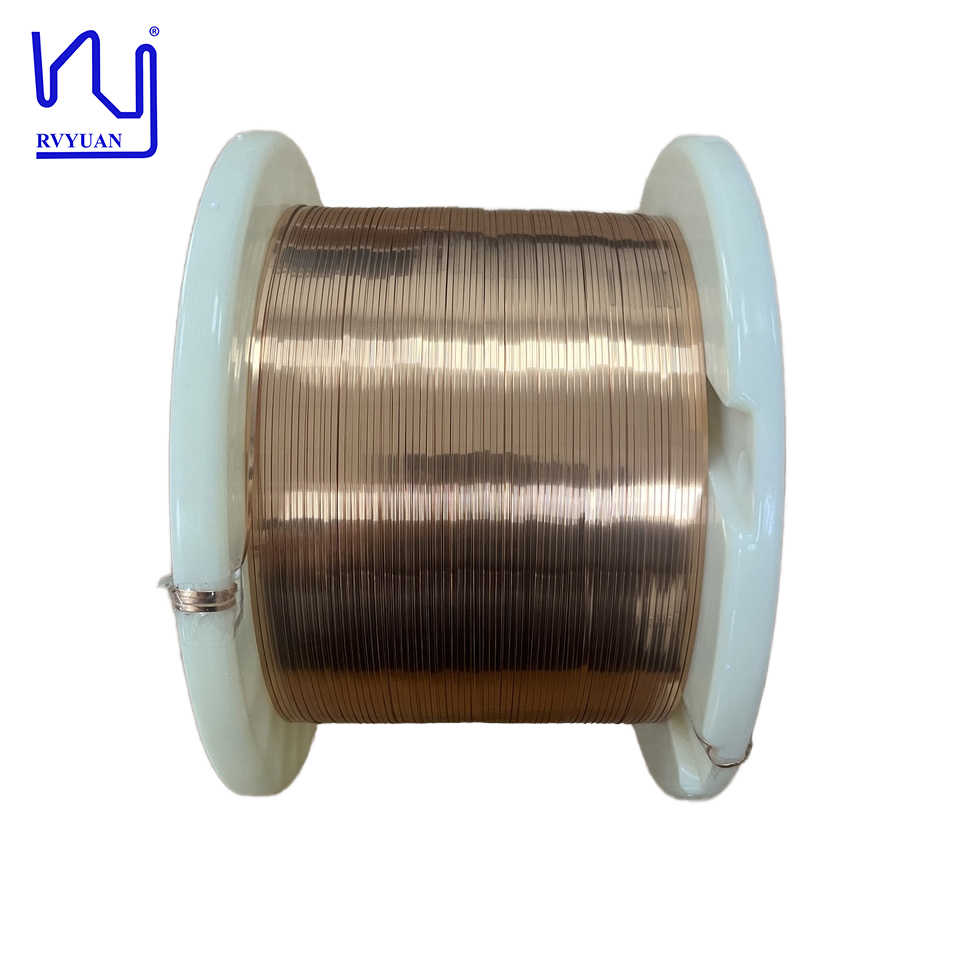

0.60mm * 3.00mm Rectangular Flat AIW Clase 220C El alambre de cobre magnético
Este alambre de cobre esmaltado plano rectangular de 0.6 mm * 3 mm AIW Clase 220C cumple con los requisitos de diseño para una altura más baja, un tamaño más pequeño, un peso más ligero y una mayor capacidad de potencia.Aplicaciones eléctricas, motores, comunicaciones en red, dispositivos domésticos inteligentes, nuevos sistemas de energía, electrónica automotriz, electrónica médica y aplicaciones aeroespaciales.
Ventajas clave
- Superficie más grande que el alambre redondo en la misma sección transversal, reduciendo eficazmente el efecto de la piel y la pérdida de corriente
- Alto factor de espacio y relación de llenado, reduciendo en gran medida la resistencia mientras se pasa una corriente más grande
- Valor Q superior para una mejor adaptación a cargas de alta corriente
- Estructura simple, excelente disipación de calor, rendimiento estable y calidad constante
- Mantenimiento de corriente de aumento de temperatura y corriente de saturación estables en ambientes de alta frecuencia y alta temperatura
- Anti-EMI, vibración mínima, bajo ruido y adecuado para instalaciones de alta densidad
Factor de espacio elevado- Hasta un 97% de ratio de llenado para una eficiencia máxima
Resistencia a la curvatura- No hay grietas bajo estrés.
El espesor de aislamiento en las esquinas es similar a las superficies planas, manteniendo la integridad del aislamiento en todo momento.
Parámetros técnicos
| Características |
Estándar |
Resultado del ensayo |
| Apariencia |
Igualdad suave |
Igualdad suave |
| Diámetro del conductor (ancho) |
2.94-3.06 mm |
3.006 mm |
| Diámetro del conductor ( espesor) |
0.591-0.609 mm |
0.595 mm |
| espesor del aislamiento (ancho) |
0.01 mm-0.04 mm |
0.025 mm |
| Espesor del aislamiento (Epesor) |
0.01 mm-0.04 mm |
0.025 mm |
| Diámetro total (ancho) |
máximo 3,1 mm |
3.055 mm |
| Diámetro total ( espesor) |
máximo 0,65 mm |
0.644 mm |
| Agujero de alfiler |
Max. 3 agujeros/5m |
0 |
| Elongado |
El 30 por ciento. |
El 46% |
| Flexibilidad y adhesión |
No hay grieta. |
No hay grieta. |
| Resistencia del conductor (Ω/km a 20°C) |
El máximo de 10.71 |
9.990 |
| Tensión de ruptura |
Min. 0,70kv |
3.53kv |
| Choque por calor |
No hay crack. |
No hay crack. |
| Conclusión |
Pasado. |
Huella mundial
Desde 2002, Rvyuan se ha asociado con muchas marcas y empresas famosas en todo el mundo, incluyendo TDK Lambada, Samsung, Hitachi Energy, y otros.,alambre de cobre esmaltado rectangular, alambre TIW, alambre FIW, alambre de aleación especial, y más.Proporcionamos servicios personalizados con cantidades mínimas de pedido razonables y mantenemos un enfoque orientado al cliente con calidad de primer nivel y precios competitivos.

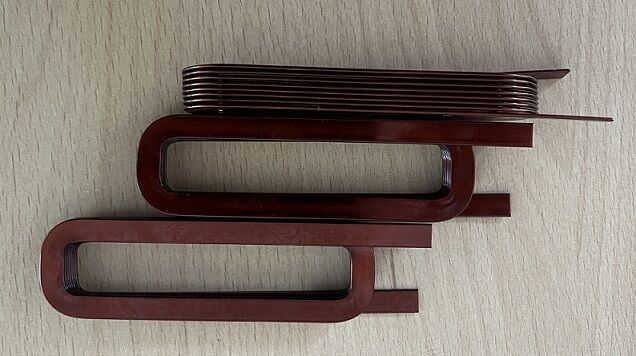

Aplicaciones
Técnica de fabricación
Nuestra fábrica se extiende por más de 8000m2 divididos en instalaciones de dibujo de alambre y esmalte de alambre.Nuestra alta calidad ha sido confirmada repetidamente por auditores externosContamos con cuatro invenciones nacionales y diez patentes nacionales de conocimientos técnicos que cubren el diseño de equipos de producción básicos, I + D de productos y estándares de fabricación.Nuestro fuerte equipo de I + D incluye miembros con más de 8 años de experiencia, algunos de ellos más de 20 años, garantizando productos innovadores y de calidad superior.
Preguntas frecuentes
1¿Puedo obtener muestras para pruebas antes del pedido en masa?
Sí, las muestras están disponibles de forma gratuita, pero los costes expresos son asumidos por el comprador.
2¿Cuál es su tiempo de entrega?
Los pedidos de muestras pequeñas: 3-5 días hábiles; los pedidos grandes: dentro de los 15 días hábiles posteriores a la confirmación del pedido.
3¿Cuál es su garantía?
En el plazo de dos años, si se presentan problemas de calidad, los productos defectuosos serán reemplazados inmediatamente.
4¿Cómo comprar de nosotros?
Encuesta de requerimientos → Producción de muestras → Confirmación de muestras → Cotización → Factura proforma → Confirmación de PI → Acuerdo de pago → Fabricación → Envío
5¿Cuál es su término comercial?
EXW, CPT, FOB, CIF, DDU, DDP son todos aceptables.
6¿Cuál es su plazo de pago?
T / T, D / P, D / A, L / C, PayPal.
7¿Cuál es su servicio expreso?
FedEx, DHL, TNT, UPS con descuentos de hasta el 80%.
