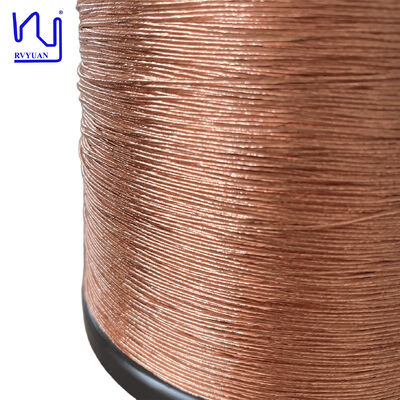

Cable de Litz de Cobre Esmaltado con 180°C y 0.1mm para Aplicaciones de Alta Frecuencia
El cable de Litz es un tipo especializado de cable multiconductor diseñado para mitigar el efecto pelicular y el efecto de proximidad en aplicaciones de alta frecuencia. La configuración específica de 60 hilos de cobre esmaltado de poliuretano de calibre 0.1mm, sin ninguna cubierta externa (como nylon o película de poliimida), es una solución de alto rendimiento adaptada para diseños electromagnéticos compactos y eficientes.
Características TécnicasCada uno de los 60 hilos está aislado individualmente con una fina capa de esmalte de poliuretano. Este aislamiento asegura que la corriente se distribuya uniformemente a través de todos los hilos, reduciendo significativamente la resistencia de CA a altas frecuencias en comparación con un conductor sólido de la misma área transversal. La ausencia de una cubierta exterior (sirviendo como un cable de Litz "desnudo") proporciona una ventaja distintiva: minimiza el diámetro exterior (OD) total y maximiza el factor de llenado de cobre. Esto lo convierte en una opción ideal para entornos con espacio limitado donde cada milímetro cuenta.
Aplicaciones PrincipalesEste cable específico se utiliza predominantemente en electrónica de potencia de alta frecuencia, como:
- Transformadores y Bobinas de Inducción de Alta Frecuencia:Se utiliza ampliamente en fuentes de alimentación conmutadas y convertidores DC-DC para reducir las pérdidas por corrientes de Foucault en los devanados.
- Transferencia de Energía Inalámbrica:Debido a su flexibilidad y baja resistencia de CA, es muy eficaz para las bobinas utilizadas en almohadillas y receptores de carga inalámbrica.
- Calentamiento por Inducción:Es adecuado para componentes de calentamiento por inducción de precisión donde están presentes corrientes alternas de alta frecuencia.
- Electrónica Miniaturizada:Dado que carece de una cubierta exterior voluminosa, es perfecto para aplicaciones de bobinado compactas y de alta densidad donde el cable debe empaquetarse de forma ajustada en bobinas pequeñas o integrarse en diseños de PCB de bajo perfil.
| Artículo |
Técnico
Requisito |
Muestra 1 |
Muestra 2 |
| Diámetro del hilo individual mm |
0.115-0.140 |
0.120 |
0.122 |
| Diámetro del conductor |
0.10±0.003 |
0.098 |
0.010 |
| Diámetro exterior mm |
≤1.20 |
1.05 |
1.05 |
| Resistencia Ω/m(20°C) |
≤0.03968 |
0.03625 |
0.03632 |
| Rigidez dieléctrica v |
≥2000 |
4300 |
4400 |
| Pinhole |
Máx. 20/6m |
0 |
1 |
| Soldabilidad |
Temp: 390±5°C
7s superficie lisa, sin agujeros, sin residuos |
✓ |
✓ |
Preguntas Frecuentes
1. ¿En qué se diferencian sus productos de los de la competencia? ¿Cuáles son sus ventajas?
Ofrecemos una gama completa de productos de alambre de imán de alta frecuencia, incluyendo alambre de Litz, alambre de cobre esmaltado rectangular, alambre de cobre esmaltado redondo, alambre triplemente aislado, etc., para satisfacer diversos requisitos. Admitimos personalización en pequeños lotes, garantizando la calidad y la entrega incluso durante su fase de I+D o de puesta en marcha.
2. ¿Cobran una tarifa de molde? ¿Cuánto? ¿Es reembolsable? ¿Cómo?
Se aplica una tarifa de molde para productos personalizados especiales, y el monto depende de las especificaciones específicas. La tarifa de molde es reembolsable después de alcanzar una cierta cantidad de pedido.
3. ¿Tienen una Cantidad Mínima de Pedido (MOQ)?
Sí, la MOQ se determina en función de la especificación y el tipo de alambre.
4. ¿Qué equipo de prueba tienen?
Calibrador de diámetro láser, probador de chispa de alto voltaje, probador de elongación, probador de recuperación elástica, probador de voltaje de resistencia, probador de soldabilidad, probador de resistencia, etc.
5. ¿Cuáles son sus categorías de productos específicas?
Alambre de Litz, alambre de cobre esmaltado rectangular, alambre de imán, alambre auto-adhesivo, alambre TIW (triplemente aislado), alambre OCC, alambre de plata, alambre plateado.
6. ¿Para qué clientes o mercados son adecuados sus productos?
Nuestros productos son ideales para aplicaciones que requieren alta eficiencia y soluciones que ahorran espacio en entornos de CA de alta frecuencia, incluyendo electrónica de potencia y fuentes de alimentación, cargadores a bordo de vehículos eléctricos, sistemas de carga inalámbrica, energía verde, comunicaciones y TI, equipos médicos, robots industriales, servomotores, etc.
7. ¿A qué países o regiones han exportado?
Los principales mercados incluyen Europa y EE. UU., así como Corea del Sur, Japón, India y el Sudeste Asiático.
8. ¿Son sus productos rentables? ¿De qué manera?
Ofrecemos una gama completa de productos con alta calidad, plazos de entrega cortos y soporte para personalización y lotes mixtos, satisfaciendo sus necesidades de compra integral.
9. ¿Cómo mantienen la confidencialidad de la información del cliente?
Podemos firmar un acuerdo de confidencialidad (NDA) previa solicitud y comprometernos a cumplir estrictamente sus términos durante todo el proceso de cooperación.

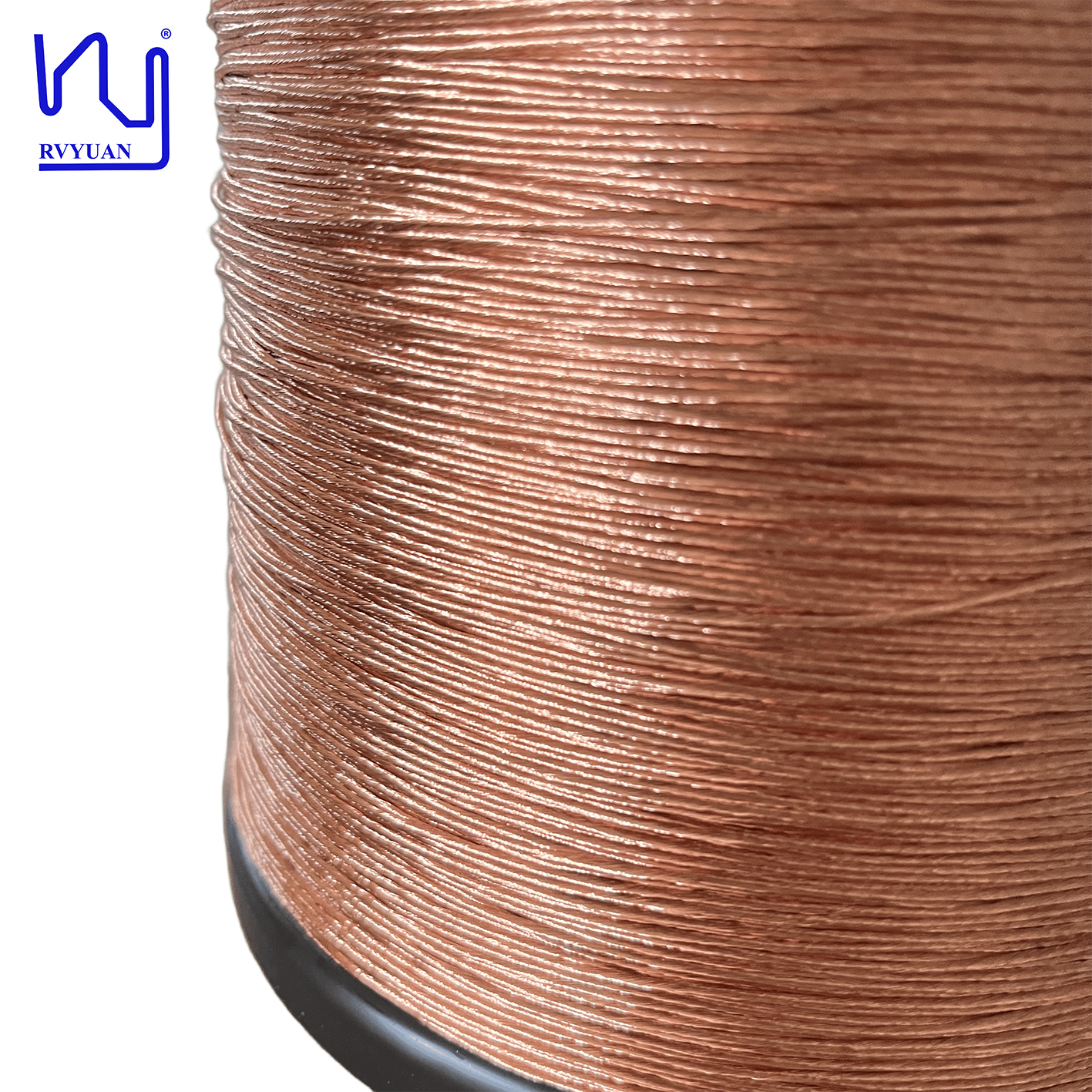

Imagen del Producto
