Cable de Litz de Cobre Esmaltado con 180°C Cable de Litz de 0.1mm para Aplicaciones de Alta Frecuencia
1El Cable de Litz de Cobre Trenzado UEW-H 0.1mm/AWG38*60 para Transformadores es un producto de alta precisión y alta estabilidad para bobinado de bobinas de alta calidad, etc. Los hilos entrelazados son cable de litz esmaltado (1UEW-H) y el diámetro del conductor individual es de 0.1mm. El cable está hecho de 60 hilos, que es el número perfecto para asegurar que nuestros productos ofrezcan la flexibilidad y la resistencia necesarias para un bobinado de transformador fiable y una formación de bobina consistente.
El aislamiento y la tolerancia a la temperatura son factores importantes para los transformadores. Está diseñado para 180°C, para que pueda mantener su rendimiento y forma en entornos de alta temperatura. Gracias a su construcción de cobre de hilo ultrafino, se especifica habitualmente siempre que los bobinados de transformador requieran un rendimiento eléctrico robusto, con una excelente compatibilidad con el proceso de bobinado. Una buena opción para material de bobinado de transformador en una amplia gama de aplicaciones de electrónica y equipos de potencia.
Si bien el cable es ideal para su uso en transformadores, también se puede aplicar a muchos otros proyectos de bobinado. Los clientes utilizan el cable de litz de 0.1mm AWG38*60 no solo para transformadores, sino también para choques, inductores de RF, bobinas electromagnéticas, bobinados de transformadores de señal y soluciones de bobinas personalizadas. Si necesita conductores de hilo fino con características de aislamiento uniformes, este cable sería perfecto para trabajar en su producción.
Fabricación a medida disponible, si tiene objetivos de diseño especiales que alcanzar. Realizamos personalización en pequeños lotes para facilitar la obtención de la configuración exacta de cable de litz requerida para trabajos piloto, pruebas de ingeniería o tiradas de productos especiales. La cantidad mínima de pedido es de 10 kg para ambos, por lo tanto, puede estar seguro de que podemos satisfacer sus necesidades de prototipado y producción.
Seleccione 1UEW-H 0.1mm/AWG38*60 si desea tener especificaciones eléctricas claras, una excelente clasificación de rango de temperatura y opciones de pedido flexibles para un cable de bobinado de transformador. Es una verdadera opción del lado del suministro para el bobinado de bobinas contemporáneo.
| Artículo |
Técnico
Requisito |
Muestra 1 |
Muestra 2 |
| Diámetro del hilo individual mm |
0.115-0.140 |
0.120 |
0.122 |
| Diámetro del conductor |
0.10±0.003 |
0.098 |
0.010 |
| Diámetro exterior mm |
≤1.20 |
1.05 |
1.05 |
| Resistencia Ω/m(20°C) |
≤0.03968 |
0.03625 |
0.03632 |
| Rigidez dieléctrica v |
≥2000 |
4300 |
4400 |
| Pinhole |
Máx. 20/6m |
0 |
1 |
| Soldabilidad |
Temp:390±5°C
7s superficie lisa, sin agujeros, sin residuos |
✓ |
✓ |
Preguntas Frecuentes
1. ¿En qué se diferencian sus productos de los de la competencia? ¿Cuáles son sus ventajas?
Ofrecemos una gama completa de productos de alambre magnético de alta frecuencia, que incluyen alambre de litz, alambre de cobre esmaltado rectangular, alambre de cobre esmaltado redondo, alambre triplemente aislado, etc., para satisfacer diversos requisitos. Admitimos personalización en pequeños lotes, garantizando la calidad y la entrega incluso durante su fase de I+D o puesta en marcha.
¿2. ¿Cobran una tarifa de molde? ¿Cuánto? ¿Es reembolsable? ¿Cómo?
Se aplica una tarifa de molde para productos personalizados especiales, y el monto depende de las especificaciones específicas. La tarifa de molde es reembolsable después de alcanzar una cierta cantidad de pedido.
¿3. ¿Tienen una cantidad mínima de pedido (MOQ)?
Sí, el MOQ se determina en función de la especificación y el tipo de cable.
¿4. ¿Qué equipos de prueba tienen?
Medidor de diámetro láser, probador de chispa de alto voltaje, probador de elongación, probador de recuperación elástica, probador de voltaje de resistencia, probador de soldabilidad, probador de resistencia, etc.
¿5. ¿Cuáles son sus categorías de productos específicas?
Cable de litz, alambre de cobre esmaltado rectangular, alambre magnético, alambre auto-adhesivo, alambre TIW (triplemente aislado), alambre OCC, alambre de plata, alambre plateado.
¿6. ¿Para qué clientes o mercados son adecuados sus productos?
Nuestros productos son ideales para aplicaciones que requieren alta eficiencia y soluciones que ahorran espacio en entornos de CA de alta frecuencia, incluyendo electrónica de potencia y fuentes de alimentación, cargadores a bordo de vehículos eléctricos, sistemas de carga inalámbrica, energía verde, comunicaciones y TI, equipos médicos, robots industriales, servomotores, etc.
¿7. ¿A qué países o regiones han exportado?
Los principales mercados incluyen Europa y EE. UU., así como Corea del Sur, Japón, India y el Sudeste Asiático.
¿8. ¿Son sus productos rentables? ¿De qué manera?
Ofrecemos una gama completa de productos con alta calidad, plazos de entrega cortos y soporte para personalización y lotes mixtos, satisfaciendo sus necesidades de compra integral.
¿9. ¿Cómo mantienen la confidencialidad de la información del cliente?
Podemos firmar un acuerdo de confidencialidad (NDA) a petición y nos comprometemos a cumplir estrictamente sus términos durante todo el proceso de cooperación.

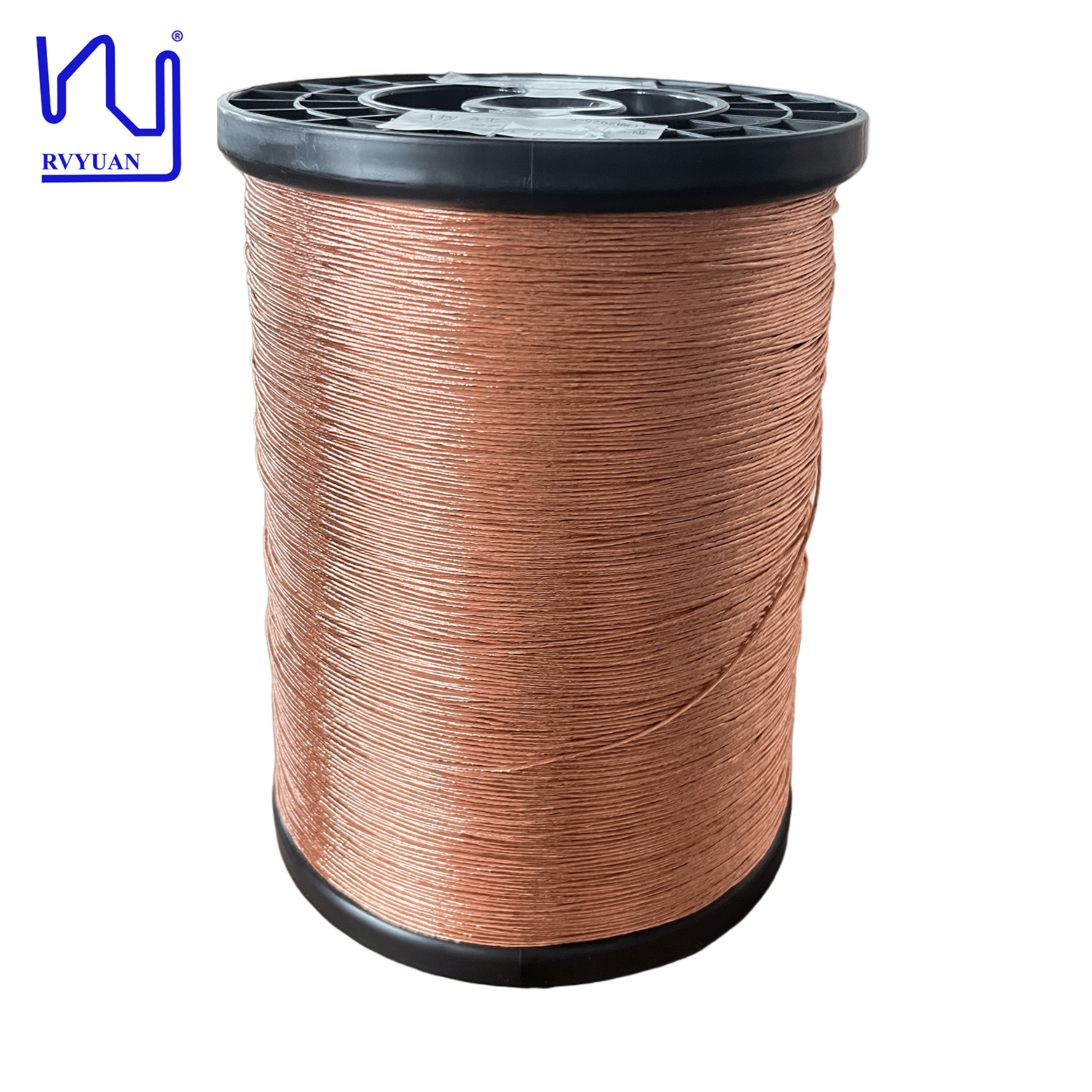

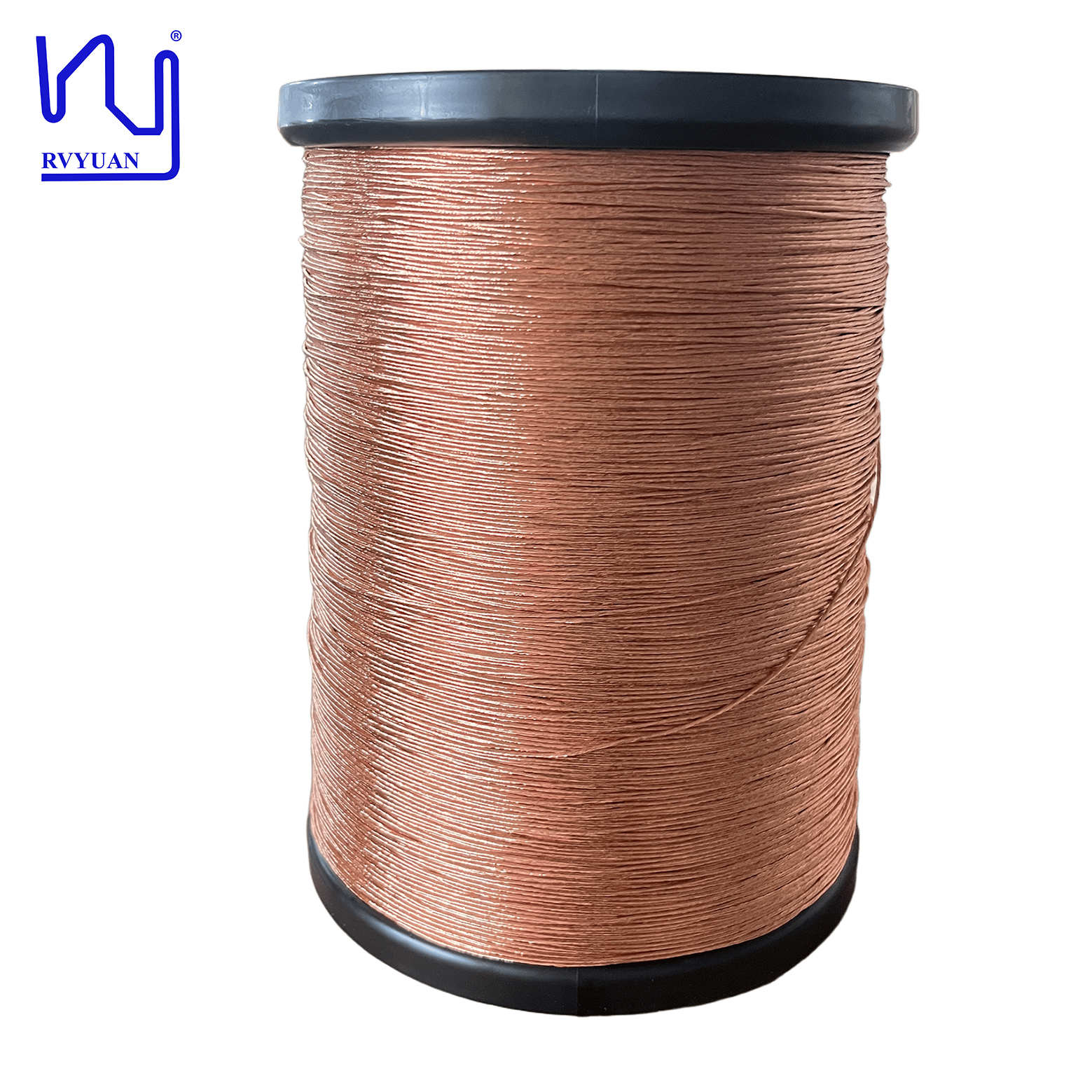

Imagen del producto
