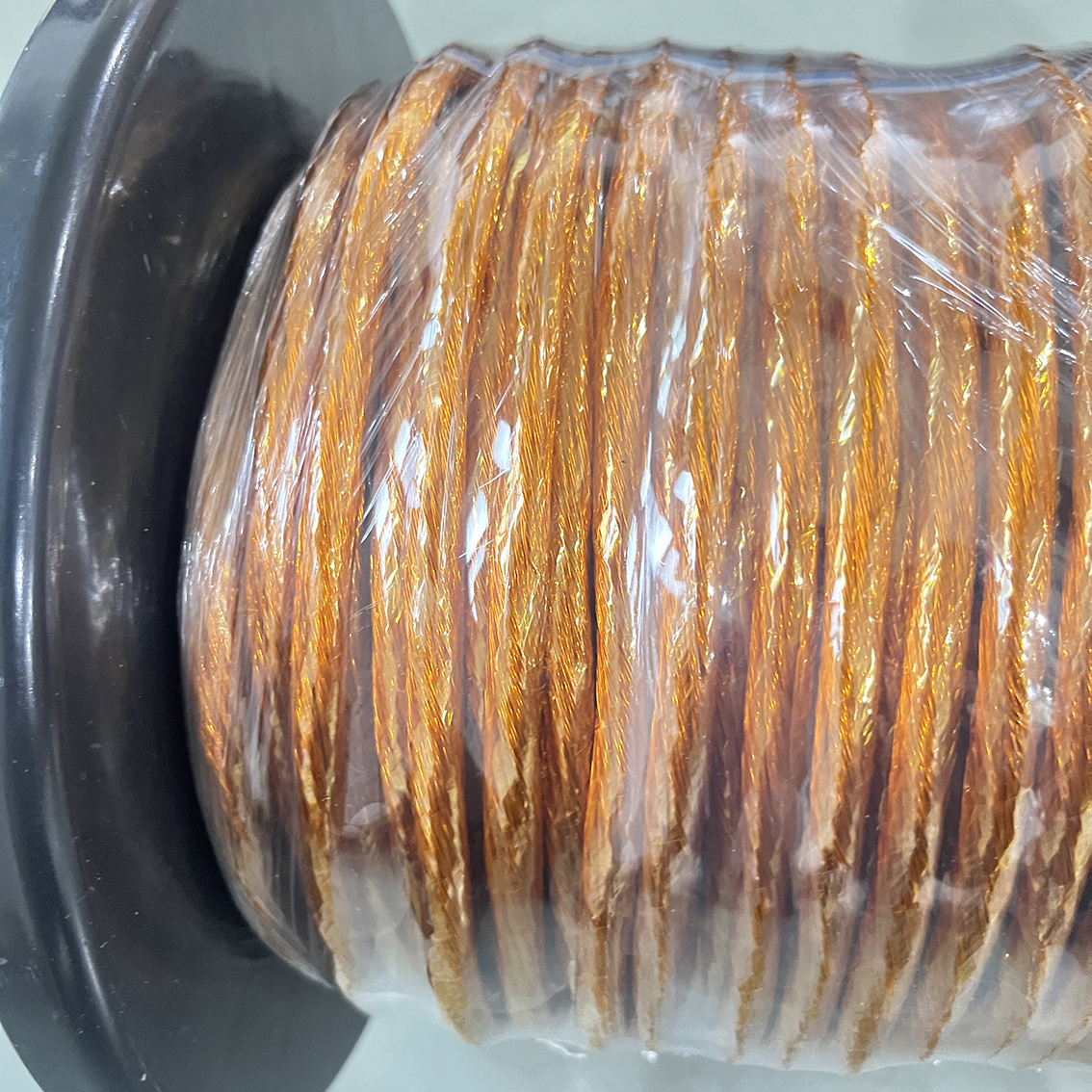

Cable de cobre Litz con cinta de película PI (Kapton) de 6KV para aislamiento de transformadores de alta frecuencia
La adquisición de cables Litz con cinta suele obligar a los ingenieros a una difícil disyuntiva: aceptar los largos plazos de entrega con grandes cantidades mínimas de pedido (MOQ) o utilizar productos listos para usar que no son exactamente adecuados para la aplicación. RVYUAN está abriendo nuevos caminos al proporcionar una cadena de suministro ágil e integrada verticalmente, diseñada para el ingeniero de hoy. Si busca un diámetro de hilo particular, tiene una geometría especial o desea cambiar de película PET a PI (Kapton), tenemos la adaptabilidad para ayudarle durante su ciclo de desarrollo, desde la creación de prototipos hasta la producción.
Ruiyuan es capaz de producir cables Litz complejos con volúmenes de producción unitaria tan bajos como de 10 kg a 50 kg. Esto permite que su equipo experimente y ajuste nuevos diseños sin tener que comprar potencialmente demasiados blindajes. Disponemos de 3 opciones principales de película: Poliésterimida (PET) para Clase 130, Poliimida (PI) para alta temperatura Clase 180 y aislamiento ETFE.
Dado que controlamos todo el proceso (trenzado, encintado y perfilado), podemos garantizar que cada trabajo personalizado tendrá una tensión y una integridad dieléctrica consistentes. Pero no solo eso, podemos proporcionar la experiencia que necesita para ayudarle a realizar la construcción adecuada para su proyecto particular. Nuestro cable Litz con aislamiento de cinta está hecho para soportar estrés de alto voltaje, con un voltaje de ruptura de más de 6.000 V en formas típicas. Al reducir la necesidad de múltiples niveles de subproveedores, simplificamos su proceso de adquisición y nos aseguramos de que las modificaciones de su diseño se realicen de manera rápida y precisa. Para proyectos de cable Litz con cinta de cualquier tamaño, si necesita un socio que comprenda la importancia de la precisión, la fiabilidad y la velocidad, no busque más allá de RVYUAN.
Especificaciones Técnicas
Nombre: Cable Litz con cinta (155/clase)
Especificación: 0.32X 250
Modelo: 2UEW-F-PI
Nombre de la cinta: PI
Especificación de la cinta: 0.025x20
| Artículo |
Requisito Técnico |
Muestra 1 |
| Diámetro del hilo individual (mm) |
0.340-0.357 |
0.344-0.352 |
| Conductor |
0.32±0.005 |
0.315-0.320 |
| Diámetro exterior (mm) |
≤6.00 |
5.10-5.57 |
| Resistencia (Ω/m) |
≤0.001428 |
0.001340 |
| Rigidez dieléctrica (V) |
≥6000 |
13700 |
| Paso (mm) |
130±20 |
130 |
| Número de hilos |
156 |
(31X4)+32 |
| Porcentaje de solapamiento de la cinta (%) |
≥50 |
54 |
| Bobinado |
SIN grietas |
ok |
Preguntas Frecuentes
¿Puedo personalizar productos con mi propio logo, tamaño y forma?
Sí, pero la Cantidad Mínima de Pedido (MOQ) está sujeta a negociación.
¿Cuáles son sus métodos de pago?
T/T, D/P, L/C, PayPal.
¿Qué servicios de mensajería utilizan?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
¿En qué se diferencian sus productos de los de la competencia? ¿Cuáles son sus ventajas?
Ofrecemos una gama completa de productos de alambre esmaltado de alta frecuencia, incluyendo alambre Litz, alambre de cobre esmaltado rectangular, alambre de cobre esmaltado redondo, alambre triplemente aislado, etc., para satisfacer diversos requisitos. Admitimos la personalización en pequeños lotes, garantizando la calidad y la entrega incluso durante su fase de I+D o puesta en marcha.
¿Cobran tarifa de molde? ¿Cuánto? ¿Es reembolsable? ¿Cómo?
Se aplica una tarifa de molde para productos personalizados especiales, y la cantidad depende de las especificaciones específicas. La tarifa de molde es reembolsable después de alcanzar una cierta cantidad de pedido.
¿Tienen una Cantidad Mínima de Pedido (MOQ)?
Sí, la MOQ se determina en función de la especificación y el tipo de alambre.
¿Qué equipos de prueba tienen?
Calibrador láser de diámetro, probador de chispa de alto voltaje, probador de elongación, probador de recuperación elástica, probador de resistencia al voltaje, probador de soldabilidad, probador de resistencia, etc.
