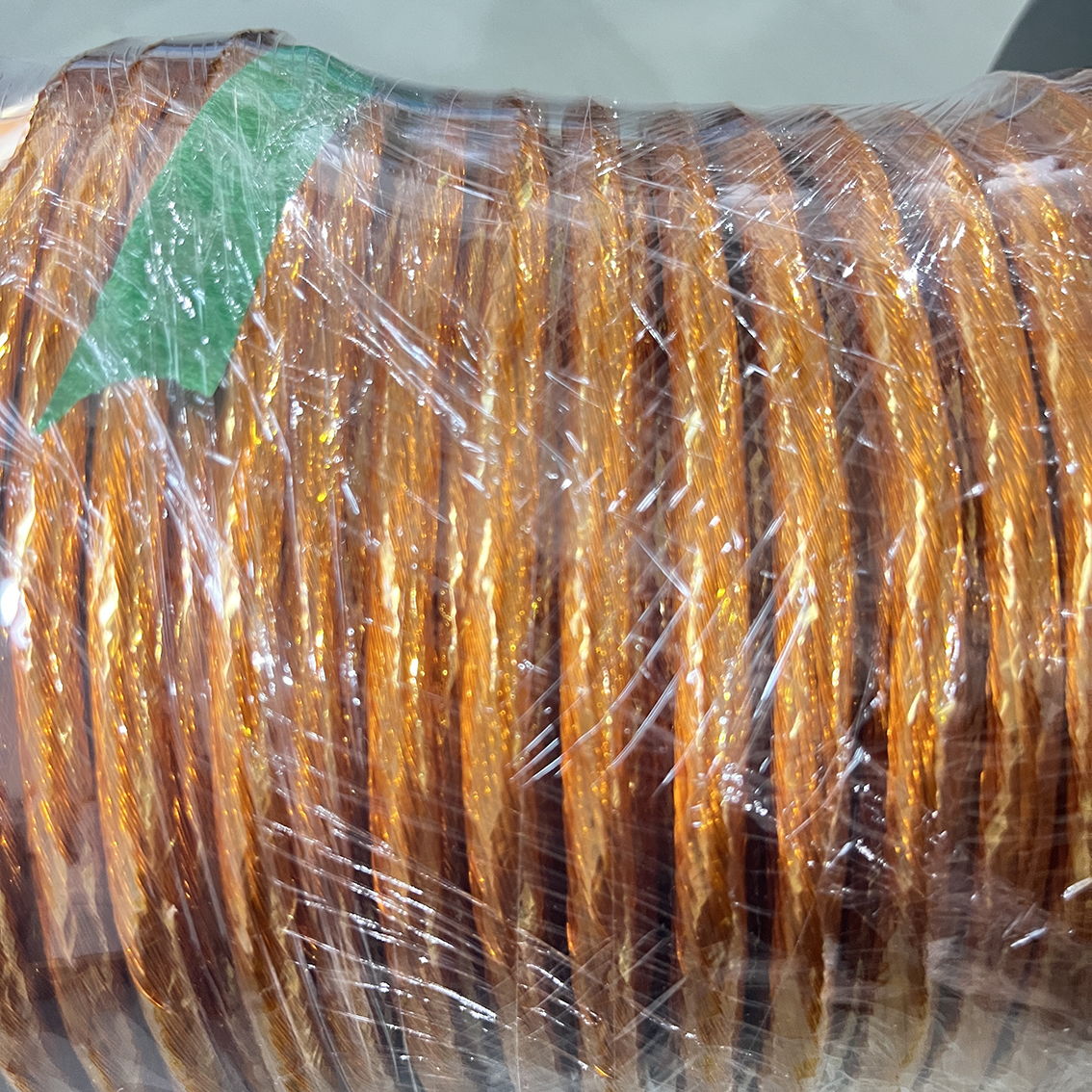

Clase H 250/0.32mm de cable de Litz con cinta de aislamiento PI cobre esmaltado con estabilidad térmica para bobinas EV
Este alambre de Litz con cinta adhesiva está diseñado para cumplir con los exigentes requisitos de seguridad y eficiencia del vehículo eléctrico (EV) de hoy.Nuestro alambre Litz con cinta tiene una película de poliimida (PI / Kapton) aplicada con precisión lo que lo hace altamente aislado para su uso incluso en cavidades muy pequeñasLo que es más, nuestros alambres y cables de litz con cinta personalizada pueden lograr un mejor factor de llenado y una mayor densidad de corriente para una solución térmica compacta.
Con un porcentaje de superposición de cinta fijado en un paso de (ajustable hasta un máximo del 55%), también nos aseguraremos de que no haya lagunas de nivel micro,para que sus sistemas de carga puedan soportar voltajes de avería > 10,000V en las construcciones en capas.
Nuestro proceso de producción verticalmente integrado en Tianjin nos permite tener un riguroso control de calidad en cada metro de alambre que fabricamos.los diseñadores pueden desarrollar más pequeño, módulos de carga más seguros y duraderos que pueden asumir la fuerza motriz de la transferencia de energía de alta potencia.Colabore con nosotros para impulsar las plataformas EV de próxima generación con el grado más alto de aislamiento eléctrico.
Especificaciones técnicas
Nombre:Cables Litz con cinta adhesiva (155/clase)
Especificación:0.32x250
Modelo:2UEW-F-PI
Nombre de la cinta:El PI
Especificación de la cinta:0.025x20
| Punto de trabajo |
Requisito técnico |
Muestra 1 |
| Diámetro del cable único (mm) |
0.340-0.357 |
0.344-0. ¿Qué quieres decir?352 |
| El conductor |
0.32 ± 0.005 |
0.315-0. ¿Qué quieres decir?320 |
| D.O. (mm) |
≤ 6 años00 |
5.10 a 5.57 |
| Resistencia (Ω/m) |
≤ 0001428 |
0.001340 |
| Resistencia dieléctrica (V) |
≥6000 |
13700 |
| Poniendo en marcha el sistema de medición |
No más de 130 ± 20 |
130 |
| Número de hebras |
156 |
(31X4) + 32 |
| Superposición de la cinta (%) |
≥ 50 |
54 |
| Enrollamiento |
No hay grietas. |
Está bien. |
Preguntas frecuentes
¿Puedo personalizar productos con mi propio logotipo, tamaño y forma?
Sí, pero la cantidad mínima de pedido (MOQ) está sujeta a negociación.
¿Cuáles son sus métodos de pago?
T / T, D / P, L / C, PayPal.
¿Qué servicios de mensajería utiliza?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
¿En qué se diferencian sus productos de los de sus competidores?
Ofrecemos una gama completa de productos de alambre magnético de alta frecuencia, incluyendo alambre litz, alambre de cobre esmaltado rectangular, alambre de cobre esmaltado redondo, alambre triple aislado, etc.,para cumplir con diversos requisitosApoyamos la personalización de pequeños lotes, asegurando la calidad y la entrega incluso durante su fase de I + D o puesta en marcha.
¿Cobra una cuota de molde? ¿Cuánto? ¿Es reembolsable? ¿Cómo?
La tarifa de molde se aplica a los productos especiales personalizados, y la cantidad depende de las especificaciones específicas.
¿Tiene una cantidad mínima de pedido (MOQ)?
Sí, el MOQ se determina en función de la especificación y el tipo de alambre.
¿Qué equipo de pruebas tiene?
Medidor de diámetro láser, probador de chispas de alto voltaje, probador de alargamiento, probador de resorte, probador de tensión resistente, probador de soldadura, probador de resistencia, etc.
