Cable de Litz Enchufado a Medida con Alambre de Cobre Puro Esmaltado de Alta Frecuencia para Motor de Vehículo Eléctrico Transformador CA 6000V Kapton

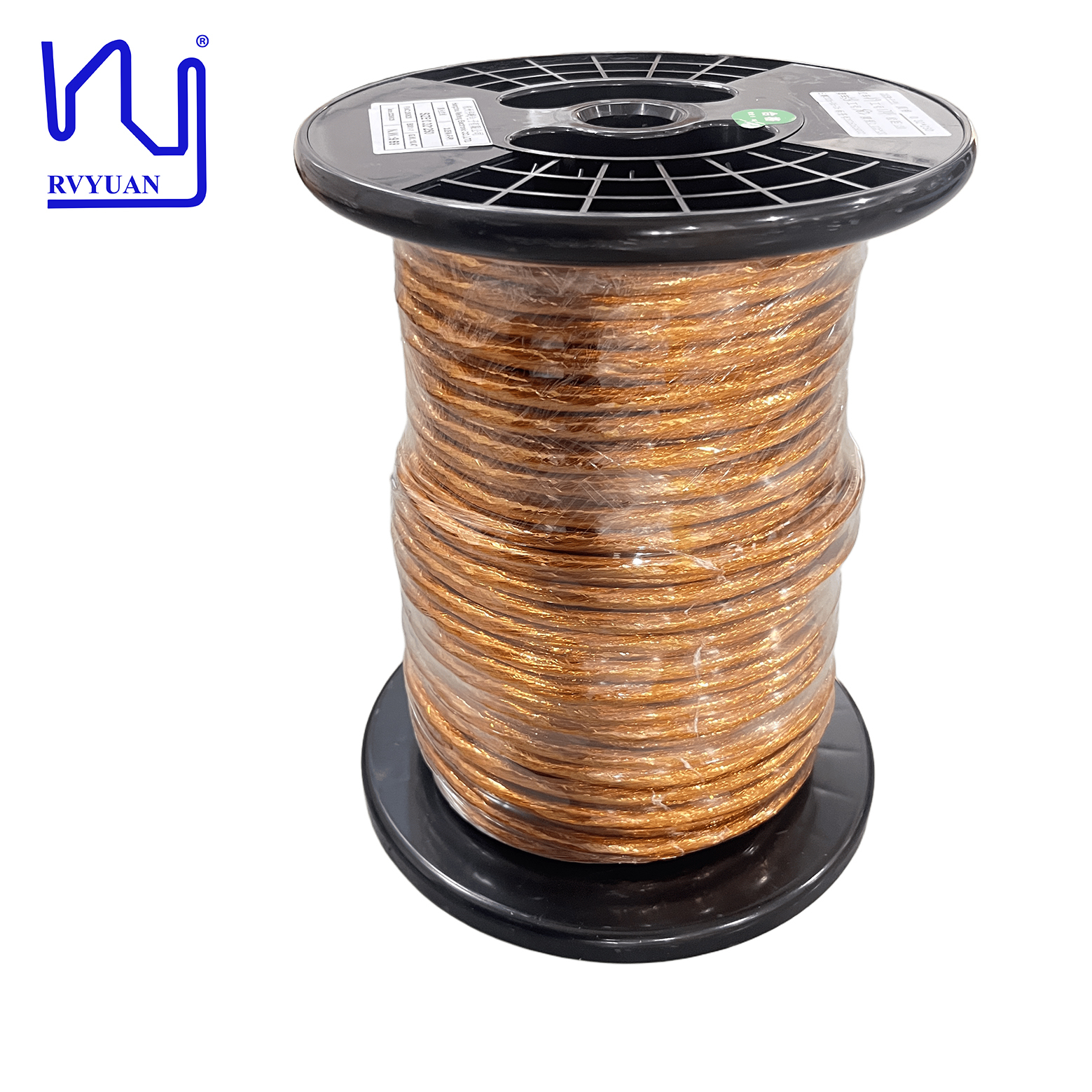

Este es un cable de litz enchufado personalizado, que consta de 250 hilos de alambre de cobre esmaltado de poliuretano de 0,32 mm, envuelto con cinta de PI.
En aplicaciones de vehículos eléctricos, la alta capacidad de transporte de corriente del cable y su excelente resistencia térmica garantizan que pueda soportar las demandas de los cargadores a bordo y los cargadores rápidos de CC. El aislamiento de poliésterimida proporciona una protección superior contra el estrés térmico y eléctrico, lo cual es esencial para mantener el rendimiento durante períodos prolongados.
El diseño multihilo del cable de litz minimiza el efecto pelicular, reduciendo la resistencia de CA y mejorando la eficiencia de la transferencia de potencia en entornos de alta frecuencia. Esto es particularmente ventajoso en los cargadores de vehículos eléctricos, donde la conversión eficiente de energía es crucial para reducir los tiempos de carga y mejorar el rendimiento general del sistema.
Además de sus aplicaciones en vehículos eléctricos, este cable de litz también es adecuado para su uso en transformadores de alta frecuencia, donde ayuda a reducir las pérdidas por corrientes de Foucault y mejorar la gestión térmica. Su tamaño compacto y alto rendimiento lo convierten en una opción ideal para ingenieros que buscan optimizar sus diseños para lograr eficiencia y fiabilidad.
1. ¿Puedo personalizar productos con mi propio logo, tamaño y forma?
Sí, pero la MOQ (Cantidad Mínima de Pedido) está sujeta a negociación.
2. ¿Cuáles son sus métodos de pago?
T/T, D/P, L/C, PayPal.
3. ¿Qué servicios de mensajería utilizan?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
4. ¿En qué se diferencian sus productos de los de la competencia? ¿Cuáles son sus ventajas?
Ofrecemos una gama completa de productos de alambre magnético de alta frecuencia, que incluyen alambre de litz, alambre de cobre esmaltado rectangular, alambre de cobre esmaltado redondo, alambre triplemente aislado, etc., para satisfacer diversos requisitos. Admitimos personalización de lotes pequeños, garantizando calidad y entrega incluso durante su fase de I+D o puesta en marcha.
5. ¿Cobran una tarifa de molde? ¿Cuánto? ¿Es reembolsable? ¿Cómo?
Se aplica una tarifa de molde para productos personalizados especiales, y el monto depende de las especificaciones específicas. La tarifa de molde es reembolsable después de alcanzar una cierta cantidad de pedido.
6. ¿Tienen una Cantidad Mínima de Pedido (MOQ)?
Sí, la MOQ se determina en función de la especificación y el tipo de alambre.
7. ¿Qué equipos de prueba tienen?
Calibrador de diámetro láser, probador de chispa de alto voltaje, probador de elongación, probador de recuperación elástica, probador de resistencia al voltaje, probador de soldabilidad, probador de resistencia, etc.
Hoja de datos de cable de litz enchufado 0,32 mm x 250
Nombre: Cable de Litz Enchufado (180/clase)
Especificación: 0,32 x 250
Modelo: 2UEW-F-PI
Nombre de la Cinta: PI
Especificación de la Cinta: 0,025 x 20
| Artículo |
Requisito técnico |
Muestra 1 |
| Diámetro del alambre individual mm |
0,340-0,357 |
0,344-0,352 |
| Conductor |
0,32 ± 0,005 |
0,315-0,320 |
| Diámetro exterior mm |
≤6,00 |
5,10-5,57 |
| Resistencia Ω/m |
≤0,001428 |
0,001340 |
| Rigidez dieléctrica v |
≥6000 |
13700 |
| Paso (mm) |
130 ± 20 |
130 |
| Número de hilos |
156 |
(31X4)+32 |
| Porcentaje de solapamiento de la cinta |
≥50 |
54 |
| Bobinado |
SIN grietas |
ok |
