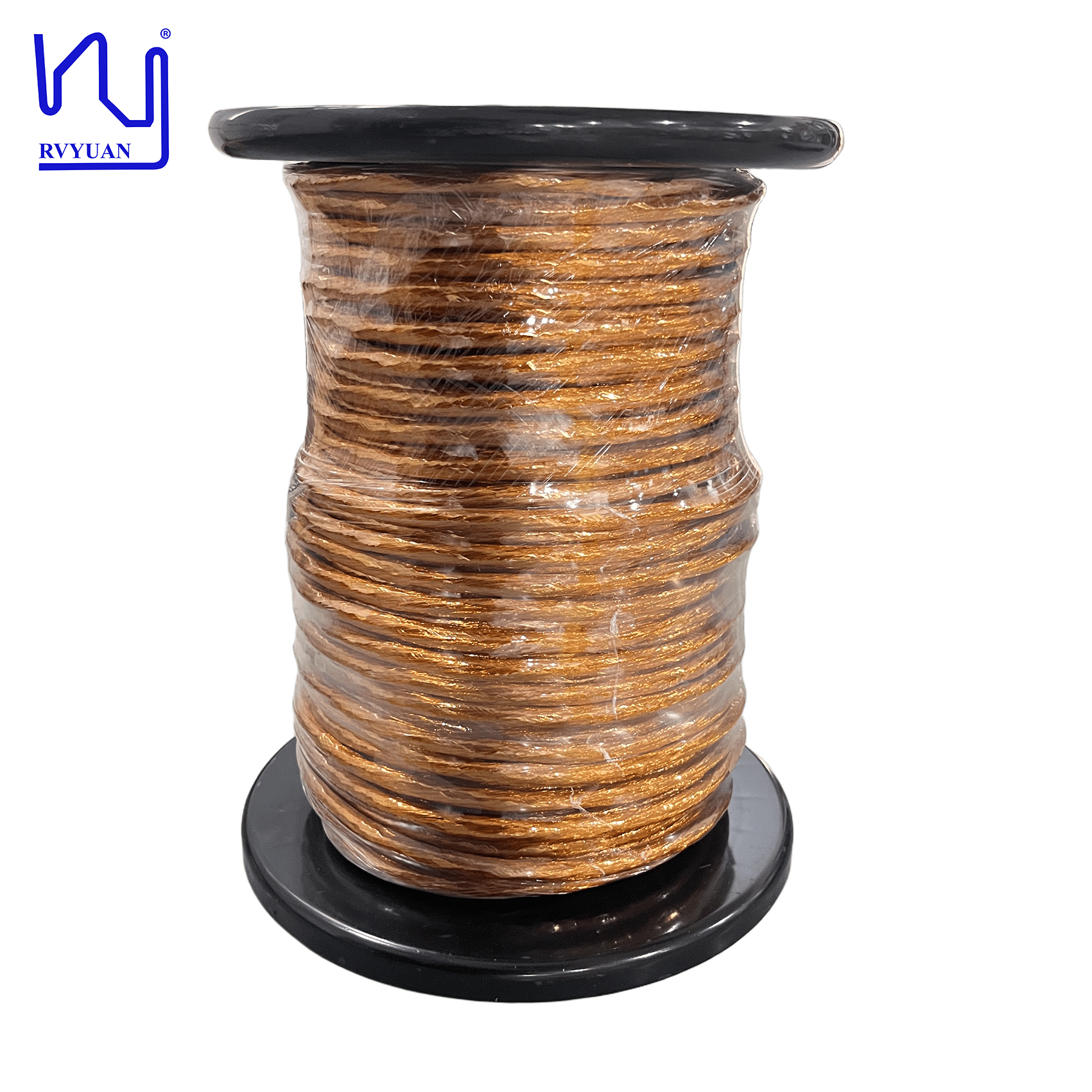

Cable Litz de Cinta 0.32mm 250 Hilos Aislamiento PI Alta Temperatura Alta Frecuencia
Este cable litz de cobre de alto rendimiento cuenta con aislamiento de poliimida (PI) para entornos térmicos de Clase 180, lo que lo hace ideal para aplicaciones de transformadores que requieren una resistencia excepcional a la temperatura y un rendimiento a alta frecuencia.
Descripción General del Producto
RVYUAN ofrece dos opciones principales de aislamiento de película: Poliésterimida (PET) para entornos de Clase 130 y Poliimida (PI/Kapton) para condiciones de Clase 180 donde el calor sostenido comprometería materiales inferiores. La tasa de solapamiento de cinta ajustable de hasta el 55% garantiza una cobertura de aislamiento óptima, con una fabricación precisa que mantiene un solapamiento constante en cientos de metros para eliminar puntos débiles bajo estrés de alto voltaje.
Fabricado correctamente, este aislamiento soporta voltajes de ruptura superiores a 6.000V en construcciones estándar y puede superar los 10.000V en configuraciones multicapa.
Aplicaciones Dirigidas
Transformadores de Alta Frecuencia
Los transformadores SMPS y de inversores de potencia que operan a decenas o cientos de kilohercios se benefician de la clasificación de Clase 180 del aislamiento Kapton, que extiende significativamente la vida útil al reducir las temperaturas de los puntos calientes y prevenir paradas no planificadas.
Infraestructura de Carga de Vehículos Eléctricos
Los cargadores a bordo (OBC) y los cargadores rápidos de CC (DCFC) utilizan cable litz de cinta perfilada para lograr una alta densidad de corriente dentro de recintos de tamaño limitado. La resistencia dieléctrica superior es particularmente crítica para las arquitecturas emergentes de baterías de 800V en vehículos eléctricos.
Personalización y Cadena de Suministro
RVYUAN admite cantidades de producción flexibles de 10 kg a 50 kg, dependiendo del diámetro del hilo y la geometría final. Nuestro proceso de fabricación verticalmente integrado en Tianjin permite iteraciones de diseño rápidas y elimina la coordinación entre múltiples proveedores, permitiendo una rápida implementación de cambios de especificación como capas de cinta más delgadas o pasos de torsión más ajustados.
Especificaciones Técnicas
Nombre: Cable Litz de Cinta (155/clase)
Especificación: 0.32X 250
Modelo: 2UEW-F-PI
Nombre de la Cinta: PI
Especificación de la Cinta: 0.025x20
| Artículo |
Requisito Técnico |
Muestra 1 |
| Diámetro del Hilo Individual (mm) |
0.340-0.357 |
0.344-0.352 |
| Conductor |
0.32±0.005 |
0.315-0.320 |
| Diámetro Exterior (mm) |
≤6.00 |
5.10-5.57 |
| Resistencia (Ω/m) |
≤0.001428 |
0.001340 |
| Rigidez Dieléctrica (V) |
≥6000 |
13700 |
| Paso (mm) |
130±20 |
130 |
| Número de Hilos |
156 |
(31X4)+32 |
| Solapamiento de Cinta (%) |
≥50 |
54 |
| Bobinado |
SIN grietas |
ok |
Preguntas Frecuentes
¿Puedo personalizar productos con mi propio logo, tamaño y forma?
Sí, pero la Cantidad Mínima de Pedido (MOQ) está sujeta a negociación.
¿Cuáles son sus métodos de pago?
T/T, D/P, L/C, PayPal.
¿Qué servicios de mensajería utilizan?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
¿En qué se diferencian sus productos de los de la competencia? ¿Cuáles son sus ventajas?
Ofrecemos una gama completa de productos de alambre magnético de alta frecuencia, incluyendo alambre litz, alambre de cobre esmaltado rectangular, alambre de cobre esmaltado redondo, alambre triplemente aislado, etc., para satisfacer diversos requisitos. Admitimos personalización de lotes pequeños, garantizando calidad y entrega incluso durante su fase de I+D o puesta en marcha.
¿Cobran tarifa de molde? ¿Cuánto? ¿Es reembolsable? ¿Cómo?
Se aplica una tarifa de molde para productos personalizados especiales, y la cantidad depende de las especificaciones específicas. La tarifa de molde es reembolsable después de alcanzar una cierta cantidad de pedido.
¿Tienen una Cantidad Mínima de Pedido (MOQ)?
Sí, la MOQ se determina en función de la especificación y el tipo de alambre.
¿Qué equipos de prueba tienen?
Medidor de diámetro láser, probador de chispa de alto voltaje, probador de elongación, probador de rebote, probador de resistencia al voltaje, probador de soldabilidad, probador de resistencia, etc.
