El cable Litz está cubierto de seda natural a medida.
El alambre litz cubierto de seda natural con 4000 hebras de alambre de cobre esmaltado soldable de 0,03 mm, diseñado específicamente para aplicaciones de transformadores de alta frecuencia.
Características clave
- 4000 hebras de alambre de cobre esmaltado soldable de poliuretano de clase 155 de 0,03 mm para fijación ultrafina y pérdidas de CA minimizadas
- Chaqueta de seda natural desarrollada a medida de las especificaciones del cliente
- Penetración superior del barniz y de la resina en comparación con las alternativas sintéticas
- La versión rectangular está disponible para una utilización óptima del espacio en las ventanas del núcleo del transformador
- Ideal para bobinados primarios y secundarios de transformadores de alta frecuencia en electrónica de potencia de precisión
- Mitiga los efectos de la piel y la proximidad para una mejor gestión térmica y una mayor eficiencia
- El diseño flexible facilita el enrollamiento en formas de núcleo complejas o apretadas
Ventajas de rendimiento
Nuestro alambre litz cubierto de seda natural está diseñado específicamente para aplicaciones de transformadores de alta frecuencia donde el devanado de precisión y la impregnación óptima son críticos.Las 4000 hebras ultrafinas de 0.03mm Clase 155 alambre de cobre esmaltado soldable reduce significativamente la piel y los efectos de proximidad - las causas principales de la pérdida de energía en los conductores sólidos a altas frecuencias.Esto resulta en una menor resistencia de CA, reducción de la disipación de calor y mejor distribución de corriente en todo el enrollamiento.
El revestimiento exterior de seda natural proporciona una penetración excepcional para los barnices y resinas de impregnación, lo que permite la encapsulación completa del haz de hebras.conductividad térmica, y confiabilidad a largo plazo en entornos de transformadores exigentes.
Especificaciones técnicas
| Parámetro |
Requisito técnico |
Medición de la muestra |
| Diámetro del cable único (mm) |
0.038-0. ¿Qué quieres decir?046 |
0.040 |
| El conductor (mm) |
0.03 ± 0.003 |
0.031 |
| Diámetro exterior (mm) |
≤ 3 años43 |
3.13 |
| Resistencia (Ω/km) |
≤ 7 años43 |
6.616 |
| Fuerza dieléctrica (kV) |
≥ 02 |
2.8 |
| Poniendo en marcha el sistema de medición |
50 ± 2 |
50 |
| Número de hebras |
4000 |
4000 |
Aplicaciones
Ideal para transformadores de alta frecuencia, equipos médicos, aplicaciones aeroespaciales, sensores de precisión y productos de audio donde la integridad y flexibilidad de la señal son críticas.También adecuado para módulos de potencia en el consumoLas fuentes de alimentación eléctrica, automotrices e industriales requieren una excelente disipación de calor.

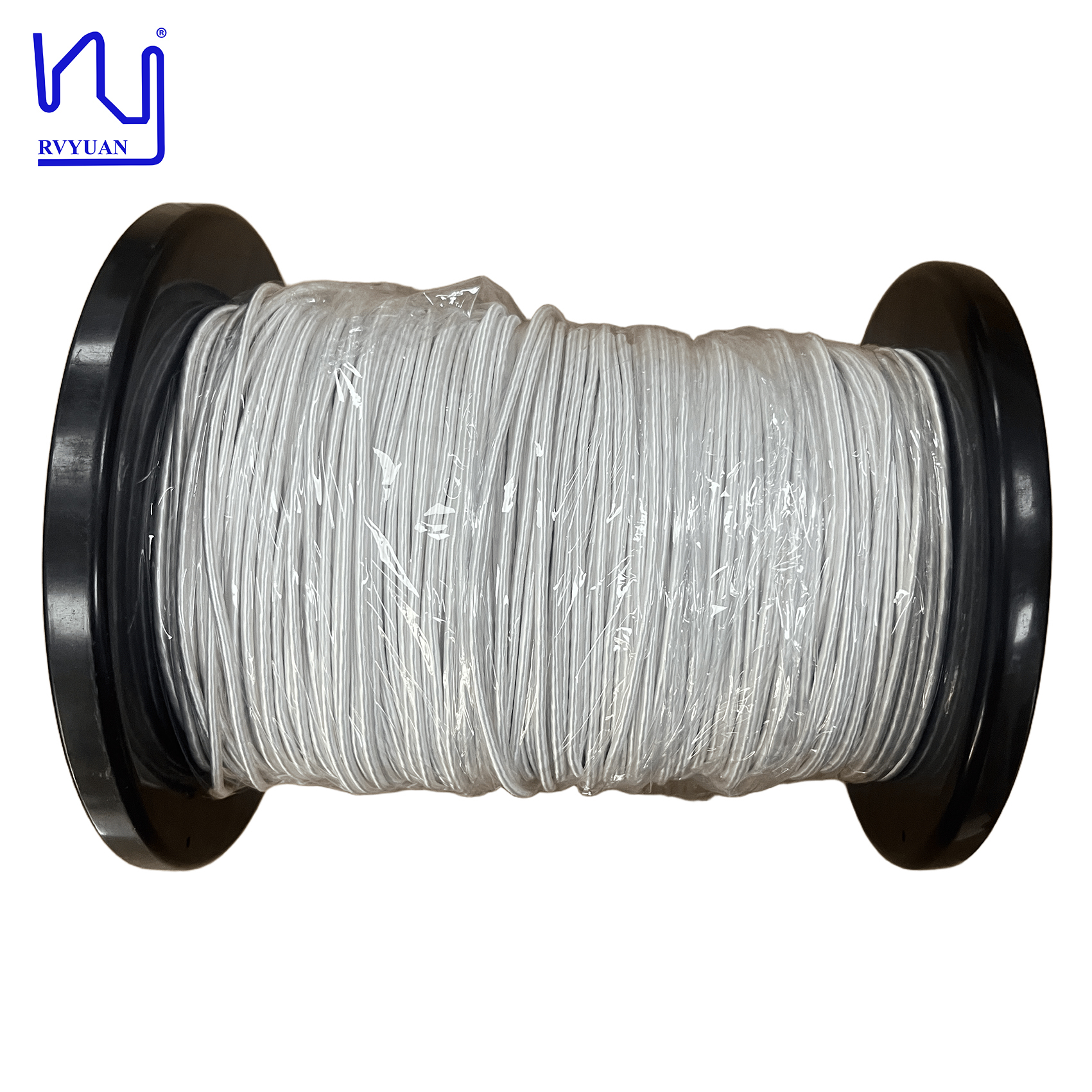

Imagen del producto
Preguntas frecuentes
¿Puedo obtener muestras para pruebas antes de hacer un pedido de lote?
Las muestras son gratuitas o cargadas, pero el costo de envío es a cargo del cliente.
¿Cuál es su plazo de entrega?
Los pedidos de muestras: 3-5 días hábiles; los pedidos a granel: completados en un plazo de 15 días hábiles a partir de la confirmación del pedido.
¿Cuál es el proceso de adquisición?
Presentar una consulta con los requisitos → Fabricación de muestras → Aprobación de muestras → Cotización → Factura proforma (PI) → Confirmación de PI → Acuerdo de pago → Producción → Envío
¿Puedo personalizar productos con mi propio logotipo, tamaño y forma?
Sí, pero la cantidad mínima de pedido está sujeta a negociación.
¿Cuáles son sus métodos de pago?
T / T, D / P, L / C, PayPal.
¿Qué servicios de mensajería utiliza?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
¿Qué equipo de pruebas tiene?
Medidor de diámetro láser, probador de chispas de alto voltaje, probador de alargamiento, probador de resorte, probador de tensión resistente, probador de soldadura, probador de resistencia, etc.
¿Para qué clientes o mercados son adecuados sus productos?
Nuestros productos son ideales para aplicaciones que requieren soluciones de alta eficiencia y ahorro de espacio en entornos de CA de alta frecuencia, incluyendo electrónica de potencia y fuentes de alimentación, cargadores de EV a bordo,sistemas de carga inalámbrica, energía verde, comunicaciones e informática, equipos médicos, robots industriales, servomotores, etc.
¿A qué países o regiones ha exportado?
Los principales mercados incluyen Europa y Estados Unidos, así como Corea del Sur, Japón, India y el sudeste asiático.
¿Cómo mantiene confidencial la información de los clientes?
Podemos firmar un acuerdo de confidencialidad (NDA) a petición y comprometernos a cumplir estrictamente con sus términos durante todo el proceso de cooperación.
Todas las especificaciones están sujetas a las tolerancias de fabricación estándar.
