Cable Litz grabado personalizado para devanados de transformadores de alta frecuencia
Nuestro cable litz con cinta personalizada está diseñado específicamente para devanados de transformadores de alta frecuencia, brindando un rendimiento superior en aplicaciones exigentes de electrónica de potencia.
Características clave
- 800 hilos de alambre de cobre esmaltado con poliuretano Clase 155 de 0,07 mm con propiedades soldables
- Aislamiento de poliimida: material dieléctrico de primera calidad con clasificación mínima de 6000 V en forma de cinta redonda
- Opción rectangular (plana) disponible con voltaje de ruptura mínimo de 3000 V
- Reduce los efectos en la piel y la proximidad para minimizar las pérdidas de CA.
- Disipación de calor mejorada y eficiencia total.
- Construcción flexible para bobinado en geometrías de núcleo compactas o complejas
- Totalmente personalizable para cumplir con requisitos específicos de voltaje, dimensiones y rendimiento.
Especificaciones técnicas
| Artículo |
Requisito técnico |
Valor medido |
Resultado |
| Diámetro del cable único (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0.080 |
Calificado |
| Conductor |
0,070±0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Calificado |
| DE (mm) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Calificado |
| Resistencia (Ω/m) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Calificado |
| Rigidez dieléctrica (V) |
≥4000 |
9360 |
Calificado |
| Configuración |
0.07X32X5X5 |
0,07X32X5X |
Calificado |
| Superposición de cintas (%) |
≥50 |
50 |
Calificado |
| Dirección de agrupamiento |
S/S/S |
S/S/S |
|
Aplicaciones
Ideal para transformadores de alta frecuencia, equipos médicos, aplicaciones aeroespaciales, sensores de precisión, productos de audio y módulos de potencia en fuentes de alimentación industriales, automotrices y de consumo que requieren una excelente disipación de calor e integridad de la señal.

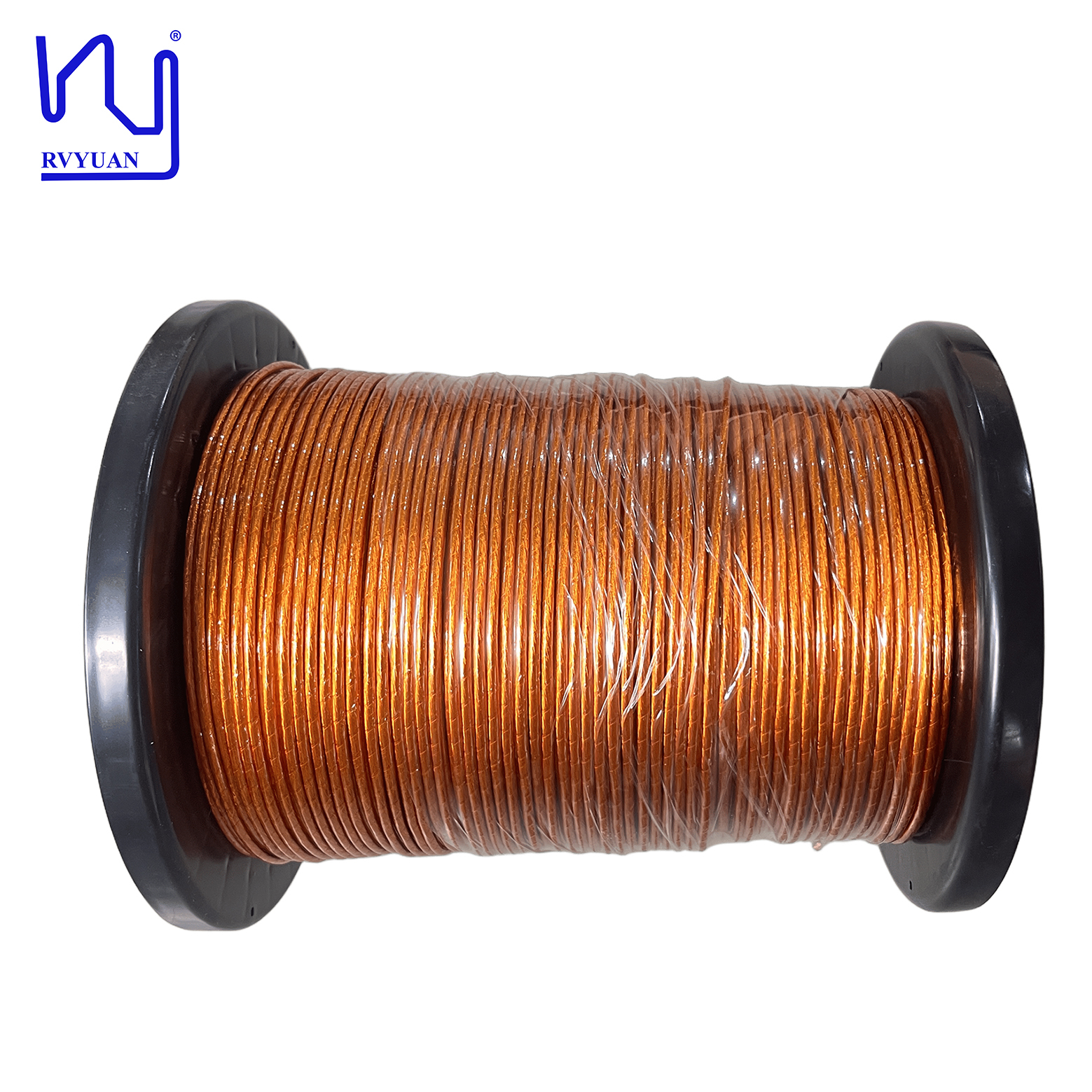

Imagen del producto
Preguntas frecuentes
¿Puedo obtener muestras para realizar pruebas antes de realizar un pedido por lotes?
Sí. Las muestras son gratuitas o con cargo, pero el costo de envío corre a cargo del cliente.
¿Cuál es su plazo de entrega?
Pedidos de muestra: 3-5 días hábiles; Pedidos al por mayor: completados dentro de los 15 días hábiles posteriores a la confirmación del pedido.
¿Cuál es el proceso de adquisición?
Enviar consulta con requisitos → Fabricación de muestras → Aprobación de muestras → Cotización → Factura proforma (PI) → Confirmación de PI → Acuerdo de pago → Producción → Envío
¿Puedo personalizar productos con mi propio logotipo, tamaño y forma?
Sí, pero la MOQ (cantidad mínima de pedido) está sujeta a negociación.
¿Cuáles son sus métodos de pago?
T/T, D/P, LC, PayPal.
¿Qué servicios de mensajería utiliza?
FedEx, DHL, TNT, UPS, con descuentos de hasta el 80%.
¿Qué equipo de prueba tienes?
Medidor de diámetro láser, probador de chispa de alto voltaje, probador de alargamiento, probador de recuperación elástica, probador de tensión soportada, probador de soldabilidad, probador de resistencia, etc.
¿Para qué clientes o mercados son adecuados sus productos?
Nuestros productos son ideales para aplicaciones que requieren soluciones de alta eficiencia y ahorro de espacio en entornos de CA de alta frecuencia, incluidos dispositivos electrónicos y fuentes de alimentación, cargadores a bordo de vehículos eléctricos, sistemas de carga inalámbricos, energía verde, comunicaciones e TI, equipos médicos, robots industriales, servomotores, etc.
¿A qué países o regiones ha exportado?
Los principales mercados incluyen Europa y Estados Unidos, así como Corea del Sur, Japón, India y el Sudeste Asiático.
¿Cómo se mantiene la confidencialidad de la información del cliente?
Podemos firmar un acuerdo de confidencialidad (NDA) previa solicitud y comprometernos a cumplir estrictamente sus términos durante todo el proceso de cooperación.
Todas las especificaciones están sujetas a tolerancias de fabricación estándar. Contáctenos para analizar sus requisitos de bobinado específicos y para obtener hojas de datos técnicos detalladas y especificaciones personalizadas.
