Información detallada

Nombre del producto:	El triple de TIW-B/F aisló el alambre aislado 0.15m m TIW para el transformador	Calificación térmica:	155
Diámetro de un solo alambre:	0.15 mm	Material conductor:	Cobre
Inyección:	ETFE
Resaltar:	alambre aislado triple de 0.15m m , Cables para transformadores TIW , con una longitud de diámetro superior a 20 mm

Descripción de producto

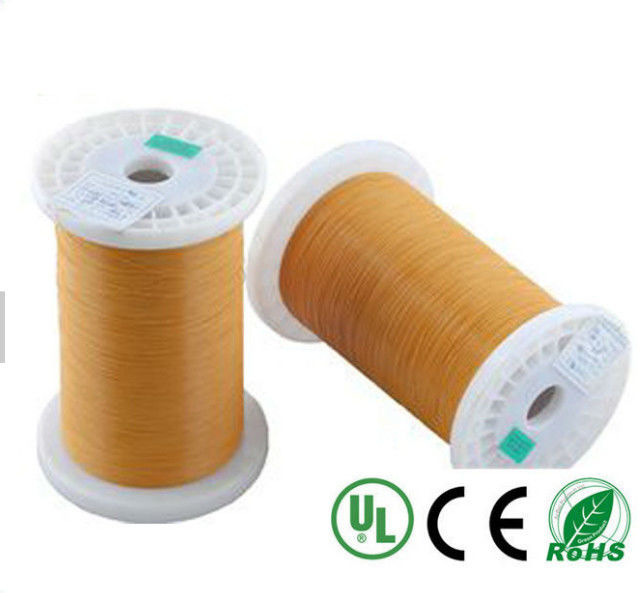

TIW-B/F Cable Triple Aislado 0.15mm Cable Aislado TIW para Transformador

Aplicaciones Principales

Transformadores de Alta Frecuencia: Ampliamente utilizado en los devanados de transformadores de alta frecuencia en fuentes de alimentación conmutadas (SMPS), adaptadores, cargadores y otros equipos. Debido al triple aislamiento, no se necesita cinta de retención ni manguitos aislantes entre los devanados primario y secundario, lo que simplifica el proceso de bobinado y mejora la utilización del espacio.
Aplicaciones con Altos Requisitos de Aislamiento de Seguridad: Utilizado en equipos que requieren el cumplimiento de estrictas normas de seguridad (como IEC, UL, EN, etc.), como equipos médicos, sistemas de control industrial y equipos de comunicación. Capaz de cumplir con los requisitos de aislamiento reforzado o doble, reduciendo las tensiones de diseño relacionadas con las distancias de aislamiento y fuga.
Diseño de Bobinado de Alta Densidad: Debido a la alta resistencia de aislamiento, los devanados se pueden disponer más cerca, lo que facilita la miniaturización y la reducción de peso del transformador.

Especificaciones del Producto

Artículo	Estándar	Resultado de la Prueba
Diámetro exterior del conductor (mm)	0.169mm (Máx.)	0.163 \| 0.165 \| 0.163
Espesor del recubrimiento de esmalte	0.008mm (mín.)	0.013 \| 0.016 \| 0.014
Conductor	0.15±0.003mm	0.15 \| 0.149 \| 0.149
Alargamiento	15% (mín.)	30.6 \| 30.6 \| 30.6
Dimensión total	0.350-0.365mm (máx.)	0.359 \| 0.362 \| 0.359
Espesor del aislamiento	0.1±0.01mm (mín)	0.099 \| 0.101 \| 0.094
Agujero de alfiler	0 M/1 fallo (máx)	0 \| 0 \| 0
Resistencia	1037Ω,km (máx)	1007.3 \| 1001.6 \| 1004.8
Tensión de ruptura	6KV (mín)	16.6 \| 17 \| 17.6
Soldabilidad (±10℃)	450℃ 3s suave	ok \| ok \| ok

Personalización y Soporte

Apoyamos la personalización de lotes pequeños con una cantidad mínima de pedido de 1000 metros. Nuestro equipo profesional proporciona soporte técnico y las especificaciones personalizadas están disponibles bajo petición.

etiqueta:

Lugar de origen:	Porcelana
Nombre de la marca:	RVYUAN
Certificación:	UL/ISO9001/ISO14001/RoHS/Reach
Número de modelo:	0.15 mm

Cantidad de orden mínima:	3000 metros
Precio:	negotiable
Detalles de empaquetado:	Caja de cartón
Tiempo de entrega:	7 dias
Condiciones de pago:	T/T/PayPal
Capacidad de la fuente:	1ton/month
