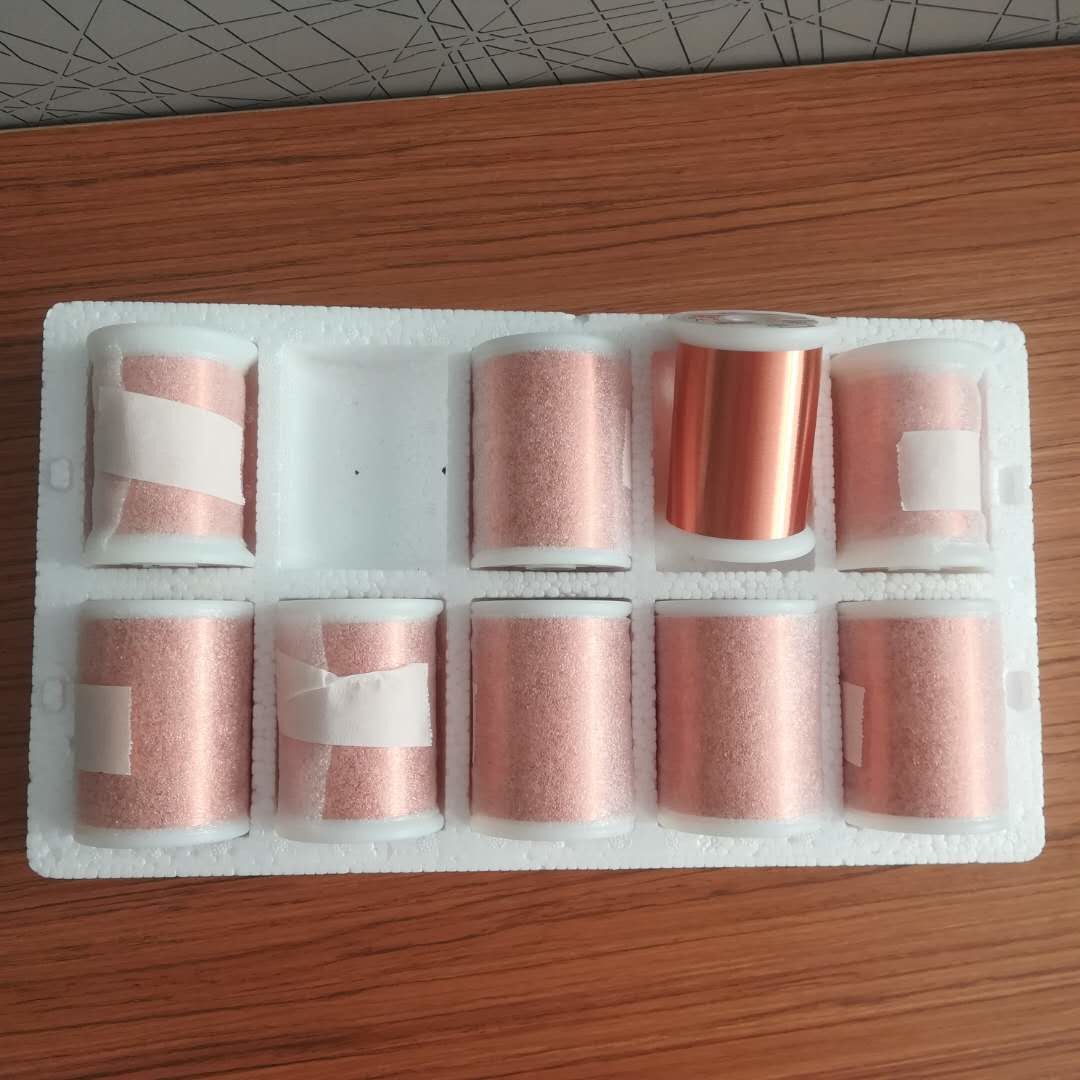

Alambre esmaltado de cobre del imán de AWG42 0.063m m para los transformadores miniatura del RF

Informacion basica
Lugar de origen: Porcelana
Nombre de la marca: Ruiyuan
Certificación: UL/ISO9001/ISO14001/RoHS/Reach
Número de modelo: 0,063 mm
Cantidad de orden mínima: 5 kilogramos/kilogramos
Precio: negotiable
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 2 y 15 días
Condiciones de pago: negociación
Capacidad de la fuente: 200 toneladas/toneladas por mes
Información detallada
Artículo: Alambre esmaltado de cobre del imán de AWG42 0.063m m para los transformadores miniatura del RF Material: Cobre
Aislamiento: Uw Tipo de conductor: Sólido
Clase termal: 155/180/220 Puerto: Tianjin
Resaltar:

Alambre de cobre esmaltado AWG42

,

Alambre magnético de 0.063 mm para transformadores

,

Alambre ultrafino para transformadores RF


Descripción de producto

Alambre esmaltado de cobre magnético AWG42 0.063mm para transformadores de RF en miniatura
El alambre de cobre ultrafino esmaltado de poliuretano con un diámetro de 0,02 mm a 0,09 mm es un material fundamental para la miniaturización y el desarrollo de alto rendimiento de los productos electrónicos modernos. Su valor fundamental radica en lograr las funciones electromagnéticas requeridas dentro de un espacio extremadamente pequeño y en la realización de una producción automatizada eficiente y confiable a través de la soldabilidad directa del recubrimiento de poliuretano. Sus aplicaciones van desde los auriculares que usamos todos los días hasta equipos médicos y aeroespaciales de vanguardia; es omnipresente y una "capilar" indispensable de la fabricación de alta gama.
Especificaciones técnicas y resultados de las pruebas
Características Requisitos técnicos Resultados de las pruebas Conclusión
Muestra 1 Muestra 2 Muestra 3
Superficie Bueno OK OK OK OK
Diámetro del alambre desnudo 0.630±0.005 mm 0.632 0.632 0.632 OK
Espesor del recubrimiento ≥ 0.027 mm 0.034 0.034 0.034 OK
Diámetro total ≤ 0.672 mm 0.666 0.666 0.666 OK
Resistencia del conductor ≤ 0.0562 Ω/m 0.0549 0.0555 0.0542 OK
Alargamiento ≥ 28 % 34 35 36 OK
Tensión de ruptura ≥ 3500 V 6387 5500 5600 OK
Prueba de orificios ≤ 5 agujeros/5m 0 0 0 OK
Continuidad del esmalte ≤ 25 agujeros/30m 0 0 0 OK
Resultados de pruebas adicionales
Elementos de prueba Requisitos técnicos Resultados Conclusión
Adhesivo La capa de recubrimiento es buena OK Aprobado
Corte 200℃ 2 minutos sin avería OK
Choque térmico 180±5℃/30min sin grietas OK
Soldabilidad 390±5℃ 2 segundos Suave OK
Resistencia a los disolventes Sin ampollas, sin expansión, sin desprendimiento OK
Auditoría por | Probado por Pan Lihong
Alambre esmaltado de cobre del imán de AWG42 0.063m m para los transformadores miniatura del RF 0
